熱収縮チューブは何に使われますか？

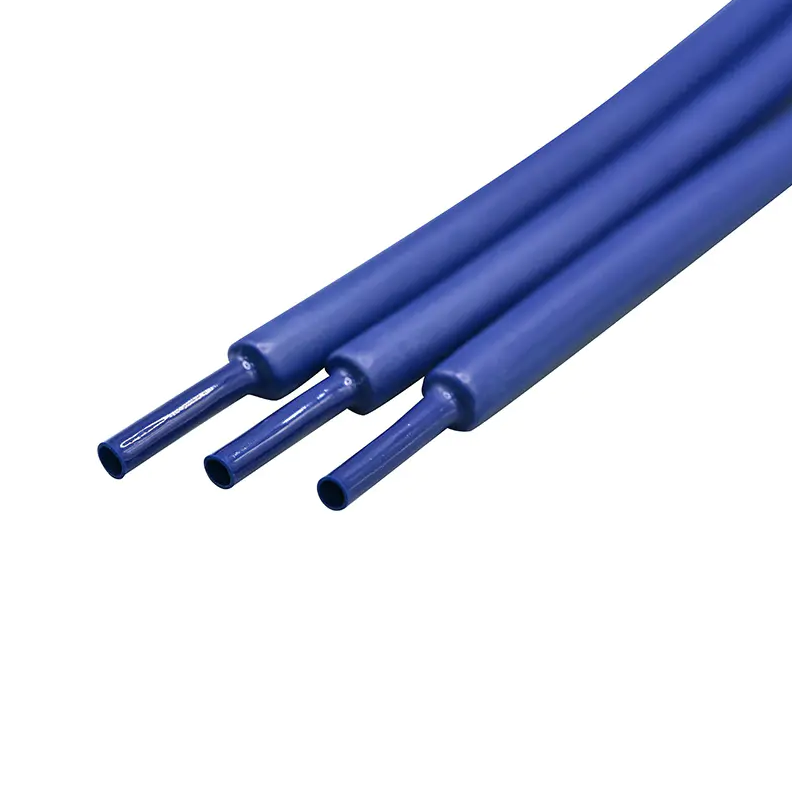

熱収縮チューブ 熱可塑性プラスチックチューブです 熱にさらされると収縮し、ワイヤー、コンポーネント、医療機器の周囲にしっかりとした保護スリーブを形成します。 。これは主に電気絶縁、機械的保護、張力緩和、結束、シールに使用され、医療用途ではカテーテルの構造、デバイスの封入、チューブアセンブリの正確な寸法制御において重要な役割を果たします。

のコア機能 熱収縮チューブ

熱収縮チューブは、業界全体で幅広い機能的役割を果たします。これらのコアアプリケーションを理解することは、エンジニアや設計者が特定のニーズに合わせて適切な材料と壁の厚さを選択するのに役立ちます。

• 電気絶縁: 露出した導体、はんだ接合部、端子をカバーして短絡を防止し、壁の厚さに応じて最大数キロボルトの電圧から保護します。
• 機械的保護: ケーブルとコンポーネントを摩耗、化学物質、紫外線、湿気の侵入から保護します。
• 張力緩和: 曲げ力をより広い範囲に分散させることで、ケーブル挿入点の応力を軽減し、コネクタの耐用年数を延ばします。
• バンドルと構成: 複数のワイヤまたはチューブを単一の管理しやすいアセンブリにグループ化します。
• 識別と色分け: 回路ラベルには多数の色が用意されており、迅速かつエラーのないメンテナンスが可能になります。
• シーリング: 接着剤で裏打ちされたバリアントは、スプライスとコネクタの周囲に防水性と環境に配慮したシールを作成します。


医療機器製造における熱収縮チューブ

医療業界は、熱収縮チューブにとって最も要求の厳しいアプリケーション環境の 1 つです。ここでは、それは単なる保護スリーブではなく、 患者の安全に直接影響する設計コンポーネント 。医療グレードの熱収縮チューブは、次の重要なプロセスで使用されます。

カテーテルの構造と層の積層

熱収縮チューブは、カテーテルの組み立て中に層を結合し、外径を制御し、滑らかで非外傷性のプロファイルを作成するために適用されます。典型的なバルーン カテーテル シャフトでは、 二層シュリンクプロセス 編組補強層をインナーライナーにラミネートすることで、血管のナビゲーションに必要な柔軟性を維持しながら、20気圧を超える破裂圧力を達成します。

先端成形と先端成形

収縮チューブを介して正確に熱を加えることで、一貫した先端形状が可能になります。これは、曲がりくねった血管内にカテーテルを導くのに不可欠です。医療用チップの成形における公差は、多くの場合、以下の範囲内に保たれます。 ±0.01mm 、すべてのロットにわたって予測可能な均一な収縮率を持つチューブが必要です。

センサーと電子部品のカプセル化

低侵襲デバイスには、遠位端に圧力センサー、熱電対、または撮像素子が組み込まれていることがよくあります。熱収縮チューブは、デバイスの耐用年数を通じて電気絶縁を維持しながら、これらのコンポーネントを体液から保護する生体適合性のエンクロージャを提供します。

シャフト遷移と剛性勾配エンジニアリング

メーカーは、カテーテル シャフトに沿ったさまざまなゾーンにさまざまなデュロメーターと壁厚の収縮チューブを適用することで、制御された柔軟性の勾配を設計します。 近位側は硬く押しやすい、遠位側は柔軟で追従性がある 。この技術は現代のインターベンショナル カテーテル設計の中心であり、経験豊富な医療チューブ専門家と協力することの決定的な利点の 1 つです。

一般的な材料とその特性

材料の選択によって、収縮温度、柔軟性、耐薬品性、生体適合性が決まります。以下の表は、医療と産業の両方の状況で最も広く使用されている材料をまとめたものです。

選択時に指定する主要なパラメータ 熱収縮チューブ

間違ったチューブを選択すると、加工不良、層間剥離、または寸法不適合が発生する可能性があります。調達またはプロセス開発の前に、次のパラメータを明確に定義する必要があります。

• 供給された（拡張された）内径: 基板を歪ませることなく簡単にロードできるように、基板の外径よりも大きくする必要があります。
• 回復（収縮）内径： 完全な熱収縮後の完成したアセンブリの最終目標寸法と一致する必要があります。
• 回復後の肉厚: 機械的強度と、完成したデバイスの全体的な外径にチューブがどの程度寄与するかを決定します。
• 収縮率: 一般的な比率は 2:1、3:1、および 4:1 です。比率が高いほど、さまざまな直径にわたって基板被覆範囲の柔軟性が高まります。
• 活性化温度: 下地の材料および事前に塗布された接着剤やコーティングの耐熱性と一致する必要があります。
• 生体適合性認証: ISO10993 への準拠は、患者と接触する医療用途のあらゆる材料に必須です。

産業および航空宇宙用途

医療機器を超えて、熱収縮チューブは自動車、航空宇宙、産業オートメーションにおけるワイヤー ハーネス製造の基礎となっています。航空宇宙では、 MIL-DTL-23053 熱収縮チューブの仕様を規定しており、難燃性、耐流体性、および -55°C ～ 150°C 以上の連続使用温度が必要です。自動車用途では、振動と熱サイクルが機械的ストレスと化学的ストレスの両方を同時に与える耐候性ボンネット下のコネクタに接着剤付きポリオレフィンが使用されています。産業用ロボットでは、柔軟な熱収縮により、機械の耐用年数全体にわたって数千万回の屈曲サイクルを受ける可能性がある関節接合部のケーブル配線が保護されます。

リンスタント が医療用ポリマーチューブに熱収縮技術を適用する方法

LINSTANT は、2014 年の設立以来、医療用ポリマー チューブに特化しており、世界中の医療機器メーカー向けの押出加工、コーティング、および後加工技術を専門としています。同社の中核となる業務は、熱収縮チューブの用途と直接交差しています。カテーテル シャフトの構造、バルーン チューブの積層、および剛性勾配エンジニアリングはすべて、LINSTANT が 10 年以上の集中的な製造経験を通じて開発した、一種の正確な収縮プロセス制御に依存しています。

LINSTANT の製品ポートフォリオは、カテーテルおよび医療チューブ構築のあらゆるニーズに対応します。

• カテーテルシャフト構造用の単層および多層押出チューブ
• 複雑な多機能カテーテル設計のためのシングルルーメンおよびマルチルーメン構成
• 単層、二層、三層バルーンチューブ — 熱収縮ラミネート加工がバルーンの破裂強度、コンプライアンスプロファイル、寸法の一貫性を直接決定するコアアプリケーション
• 血管アクセス装置の押しやすさとトルク伝達を考慮して設計されたスパイラルおよび編組強化シース
• 極度の耐薬品性と耐熱性を必要とする要求の厳しいエンジニアリング用途向けの PEEK およびポリイミド (PI) チューブ
• 親水性コーティングを含む表面処理ソリューション。血管および泌尿器科デバイスの潤滑性を高めるために収縮プロセスの後に適用されることがよくあります。

LINSTANT の医療機器メーカーへの取り組みは、以下に基づいて構築されています。 正確なプロセス開発能力と安定した再現可能な生産高 — わずか数ミクロンの寸法の違いが臨床転帰に影響を与える可能性がある、生命に不可欠なデバイスの構造コンポーネントとして熱収縮チューブが機能する場合、この 2 つの品質は譲れないものです。

申請のベストプラクティス 熱収縮チューブ 医療製造業

特に医療機器の製造において一貫した結果を達成するには、熱収縮用途のあらゆる段階で規律あるプロセス制御が必要です。

1. 校正された熱源を使用します。 ヒートガン、オーブン、およびマンドレルベースのリフロー システムは、下地の材料を過剰に処理することなく均一な収縮を保証するために、±5°C 以上に校正する必要があります。
2. マンドレルの寸法を正確に制御: マンドレル OD によって、完成したアセンブリの回収 ID が決まります。マンドレルの寸法のばらつきは、カテーテルの積層における不適合の主な原因です。
3. 乾燥前の吸湿性素材: Pebax® などの材料は周囲の湿気を吸収するため、収縮加工中にボイドや表面欠陥が発生する可能性があります。加工前に 60 ～ 80°C で 4 ～ 8 時間予備乾燥するのが標準的な方法です。
4. 最初の製品検査で収縮プロファイルを検証します。 完全な製造を開始する前に、最初の製造ユニットで回収された外径、肉厚、表面品質を測定します。
5. クールダウン速度を文書化して制御します。 急冷すると残留応力が固定される可能性があります。制御された段階的な冷却により、特に異なる材料の熱膨張係数が異なる多層カテーテル積層体において、寸法安定性がサポートされます。

熱収縮チューブに関するよくある質問

医療用カテーテルのラミネートに最適な収縮率はどれくらいですか?

ほとんどのカテーテル積層プロセスでは、 2:1 PET収縮チューブ 薄い回復壁 (0.0005 インチ～0.002 インチ) が標準的な選択です。 4:1 の比率は、共有の固定具で複数のサイズのカテーテルを製造する施設など、拡張された直径が幅広い基板サイズに対応する必要がある場合に使用されます。

熱収縮チューブは接着剤なしで層を接着できますか?

多くのカテーテル積層プロセスでは、収縮するチューブの圧縮力と、下にあるポリマー層を軟化させる熱を組み合わせることで、別の接着剤を使用せずに積層結合を作成するのに十分です。ただし、ハーメチックシールが必要な用途や、層の材料が化学的に適合しない用途の場合は、接着剤付き熱収縮またはタイレイヤー共押出が使用されます。

すべての熱収縮チューブは医療用途に生体適合性がありますか?

いいえ。 ISO 10993 患者と接触するあらゆる材料には、細胞毒性、感作性、血液適合性を含む検査が必要です。 FEP、PTFE、および特定グレードの Pebax® およびポリオレフィンは生体適合性プロファイルを確立していますが、FDA または CE マーキング機関への規制申請にはロット固有の文書が必要です。

精密医療用途では、熱収縮チューブの壁はどのくらい薄くできますか?

肉厚が回復した極薄 PET 熱収縮チューブ 0.0005インチ (12.7μm) これは、付加される OD を最小限に抑えることが重要な精密なカテーテル作業で実現可能です。特に、作動直径が 3 フレンチ未満の神経血管カテーテルでは、追加の壁厚の 1 ミクロンごとが脳血管の解剖学的構造を通じたデバイスの追跡性に直接影響します。
