なぜPEEKチューブが医療技術分野で注目されているのか?

覗く チューブが医療技術分野で普及しつつある - その理由は次のとおりです

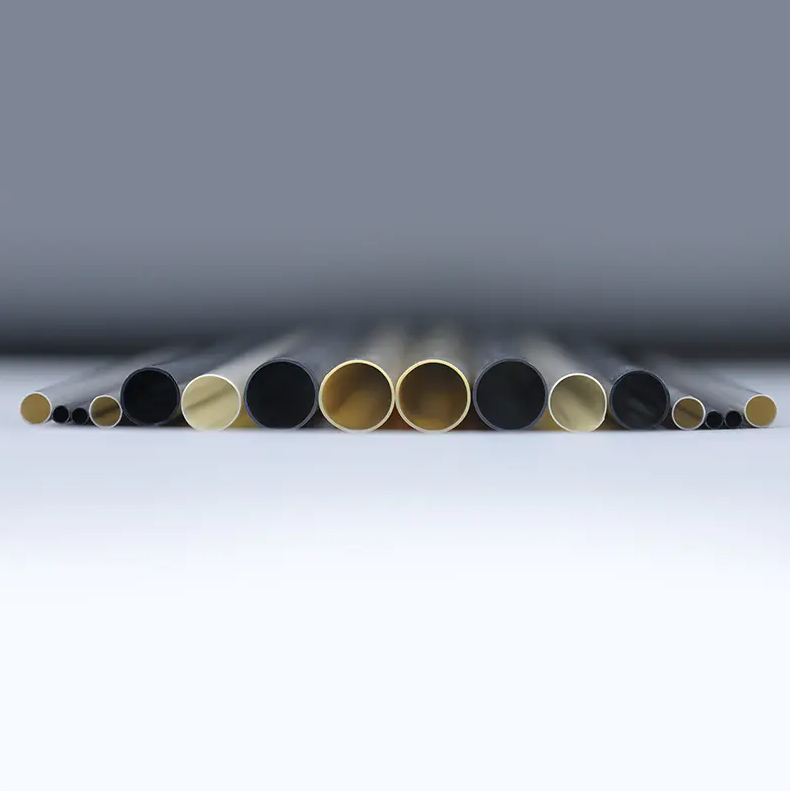

PEEK (ポリエーテルエーテルケトン) チューブ 医療機器製造において最も人気のある材料の 1 つとなっています。 高温耐性 (250℃ 以上)、優れた機械的強度、生体適合性、化学的不活性性を独自に組み合わせています。 要求の厳しい臨床環境において、実質的にかけがえのないものとなります。従来のポリマーチューブとは異なり、PEEK は金属とプラスチックの間のギャップを埋める性能を提供します。これは、医療機器が小型化、スマート化、複雑化する中で重要な利点です。

心臓血管カテーテルから脊椎手術ツールに至るまで、PEEK チューブは単なる材料の選択ではなく、設計を可能にするものです。この記事では、医療技術業界が PEEK に傾いている理由、PEEK が支配的な用途、調達時に何に注意すべきかについて詳しく説明します。

何がそうさせるのか PEEKチューブ 技術的に目立つ

PEEK は半結晶性熱可塑性プラスチックであり、その性能プロファイルに匹敵するポリマーはほとんどありません。医療技術におけるその採用は、測定可能な材料特性に基づいています。

PEEK の高い結晶化度は、熱安定性の向上と機械的耐荷重能力の向上に直接つながります。これらは両方とも、滅菌サイクルを繰り返す再利用可能な外科用器具に不可欠です。 寸法歪みなく繰り返しオートクレーブ条件に耐える能力 多くの OEM にとって、これは決定的な要素です。

PEEKチューブの需要を促進する主要な医療用途

PEEK チューブは汎用的なソリューションではありません。従来の材料では不十分な、一か八かの特定の状況で成功します。

心血管インターベンションカテーテル

インターベンショナル心臓学では、カテーテル シャフトは押し込みやすさ、トルク伝達、柔軟性を兼ね備える必要があり、多くの場合、壁の厚さはミリメートル未満です。 PEEK チューブにより、 厳しい内径公差での高精度 、これはガイドワイヤーの適合性と造影剤の送達に不可欠です。また、複雑な血管処置中にかかる航行力によるねじれにも耐性があります。

内視鏡と低侵襲機器

内視鏡器具には、繰り返しの蒸気滅菌下でも寸法精度を維持できるチューブが必要です。 PEEK は吸湿率が低い (0.5% 未満) ため、時間の経過とともに PTFE または PA チューブを損なう膨張や劣化が防止されます。このため、硬性内視鏡および軟性内視鏡の作業チャネル、注入ポート、および器具シャフトに最適です。

脊椎および整形外科用ツール

PEEK の X 線透過性は、X 線や MRI イメージングを妨げないため、整形外科および脊椎外科用器具に独特の適性を持っています。外科医はアーチファクトの干渉なしに手術野を視覚化でき、これは重要な安全上の利点です。 PEEK チューブは、これらの処置におけるガイド カニューレ、拡張器、洗浄/吸引システムに使用されます。

泌尿器科用カテーテル

泌尿器科用カテーテルは、生物学的汚れに耐えながら、複雑な解剖学的構造をナビゲートする必要があります。 PEEK の表面の滑らかさと耐薬品性は、より柔らかいポリマーの代替品と比較して、付着物や細菌の付着を軽減します。特に結石破砕術および尿管鏡検査ツールでは、PEEK チューブの剛性と壁の厚さの比により、構造の完全性を犠牲にすることなくスリムなプロファイルが可能になります。

電気鉗子とエネルギー装置

PEEK は、19 kV/mm を超える絶縁耐力を持つ優れた電気絶縁体です。双極鉗子や RF アブレーション カテーテルなどの電気外科器具では、PEEK チューブがアクティブ電極の周囲の絶縁シースとして機能し、周囲の組織を保護し、意図しないエネルギーの放出を防ぎます。

医療技術を超えて: PEEKチューブ 隣接する業界で

医療技術が主要な市場ですが、PEEK チューブの熱的および機械的特性により、他の 2 つの分野でも強い需要が生み出されています。

• 電子タバコと電子タバコのデバイス: PEEK チューブは、発熱体アセンブリ内の絶縁耐熱チューブとして使用され、200°C を超える連続的な熱サイクル下でも寸法安定性を維持する必要があります。毒性が低く化学的に不活性であることは、消費者が直面する用途において安全性において重要な利点となります。
• 軍事および航空宇宙: PEEK チューブは、軽量化、難燃性 (PEEK は UL94 V-0 燃焼性試験に合格)、および振動耐性が交渉の余地のない油圧ライン、燃料システム コンポーネント、アビオニクス配線管に使用されます。その性能対重量比は、多くの航空宇宙サブシステムの金属代替品に匹敵します。

調達に関する考慮事項: PEEK チューブのサプライヤーに求めるもの

すべての PEEK チューブが同じように製造されているわけではありません。押出プロセスと材料配合は、寸法公差、表面仕上げ、機械的一貫性に大きな影響を与えます。サプライヤーを評価する際、医療技術エンジニアは以下を評価する必要があります。

1. 寸法精度: カテーテルグレードの用途では、±0.01 mm 以上の壁厚公差が期待されます。追跡可能な品質文書によって検証します。
2. マルチレイヤーおよびマルチルーメン機能: 複雑なカテーテル設計では、共押出構造が必要になることがよくあります。サプライヤーが PEEK で単層/二層/三層およびマルチルーメン構成を製造できることを確認します。
3. 補強オプション: 編組または螺旋巻き強化 PEEK シースは、要求の厳しいカテーテル シャフトのトルク制御と耐キンク性を実現します。サプライヤーがこれを統合製品として提供していることを確認してください。
4. 表面処理の有無： 多くの場合、最終的なデバイスの組み立てには、親水性コーティング、潤滑仕上げ、プラズマ処理が必要です。垂直統合されたサプライヤーにより、リードタイムと検証の負担が軽減されます。
5. 規制のトレーサビリティ: ISO 13485 認証、ISO 10993 に基づく生体適合性テスト、および完全な材料トレーサビリティは、医療サプライ チェーンの基本要件です。

リンスタント は精密な医療グレードのチューブを専門としており、これらの調達基準に直接対応する包括的な製品ポートフォリオを提供しています。同社の製品範囲には、押出単層および多層チューブ、単ルーメン構成および多ルーメン構成、単層/二層/三層バルーン チューブ、スパイラルおよび編組強化シース、PEEK チューブや PI (ポリイミド) チューブなどの特殊なエンジニアリング材料チューブが含まれます。 LINSTANT は、幅広い表面処理ソリューションも提供しており、共同開発と厳格な品質管理が不可欠な複雑なカテーテルおよびデバイス プログラムの有能なシングルソース パートナーとなっています。

PEEK と他の高性能ポリマー チューブ: 直接比較

PTFE、PI (ポリイミド)、ペバ などの代替品ではなく PEEK を選択するかどうかは、特定のデバイス要件によって異なります。以下の表は、主なトレードオフを示しています。

PEEK の利点は次の場合に最も顕著です。 構造的剛性、繰り返しの滅菌、および画像処理の互換性が共存する必要がある 。柔軟性が主な要件である場合（カテーテルの遠位端など）、PEBA またはナイロンベースの材料が好まれる場合があり、共押出成形または接着アセンブリで PEEK シャフトと組み合わせて使用​​されることがよくあります。

製造上の課題: PEEK の精密押出成形

PEEK は押し出しが容易ではありません。溶融加工温度は 380°C を超え、加工範囲が狭いため、高度に制御された押出装置と経験豊富なプロセス エンジニアが必要となります。一般的な製造上の課題には次のようなものがあります。

• 処理温度が正確に管理されていない場合の熱劣化
• 薄肉チューブ (肉厚 0.1 mm 未満) での厳密な OD/ID 同心性の達成
• 生産工程全体にわたって一貫した結晶化度を維持し、機械的性能に直接影響します
• 下流のコーティングまたは接着プロセスにおける表面仕上げの均一性

これらの障壁は、委託製造業者の一部のみが医療グレードの PEEK チューブを一貫して大規模に生産する技術的能力を持っていることを意味します。サプライヤーを評価する場合、プロセス検証データ (IQ/OQ/PQ 文書) と能力指数 (限界寸法の Cpk ≥ 1.33) を要求すると、製造の成熟度の客観的な尺度が得られます。

展望: PEEK チューブの需要が今後も成長し続ける理由

世界の PEEK 市場は約 2023年に8億4,500万ドル 2030 年まで 7% 以上の CAGR で成長すると予測されており、医療機器は最も急速に成長している最終用途セグメントの 1 つです。いくつかの構造的傾向がこの軌道を強化しています。

• デバイスの小型化: 介入処置がより低侵襲的なアプローチに移行するにつれて、期待される性能は同じままでチューブのプロファイルが縮小します。まさにトレードオフの PEEK が最適に処理されます。
• ロボット工学とデジタル手術: ロボット支援手術システムでは、器具のシャフトに高いトルクと軸方向の負荷が要求されます。 PEEK チューブは、これらのプラットフォームに必要な剛性対直径の比率をサポートします。
• 再利用可能な機器の需要: 持続可能性への圧力により、一部の OEM は、数百回の滅菌サイクルに耐えられる再利用可能なデバイスに戻りつつあります。これは、ポリマーの中で PEEK が匹敵するカテゴリーではありません。
• 成長率の高い手術カテゴリーの拡大: 心臓の構造治療、神経調節治療、アブレーション治療はすべて拡大しており、それぞれが高性能カテーテル シャフト材料に対する新たな需要を生み出しています。

材料の選択を検討しているデバイス エンジニアと調達チームにとって、 PEEK チューブは十分に検証された信頼性の高い選択肢です 最も要求の厳しい医療機器カテゴリーにわたる実績を誇ります。鍵となるのは、複雑な押出成形に対応し、医療サプライチェーンに必要な文書化基準を満たす設備を備えたメーカーと提携することです。
