PTFEエッチングチューブの用途と利点は何ですか?

PTFEエッチングチューブ 主に高精度の医療機器の製造に使用されます 心臓血管カテーテル、血管ステント、神経インプラントなど。その核となる価値は、超低摩擦と優れた生体適合性および耐薬品性を組み合わせることにあり、有害反応を引き起こすことなく人体内でチューブがスムーズに滑らなければならない場合には不可欠なものとなっています。化学エッチングによってカテーテルの外径に適用され、FEP 熱収縮チューブと併用される PTFE エッチング チューブは、構造の完全性を維持しながら摩擦を大幅に低減する耐久性のある内腔ライニングを形成します。

とは何ですか PTFEエッチングチューブ そしてどうやって作られるのか？

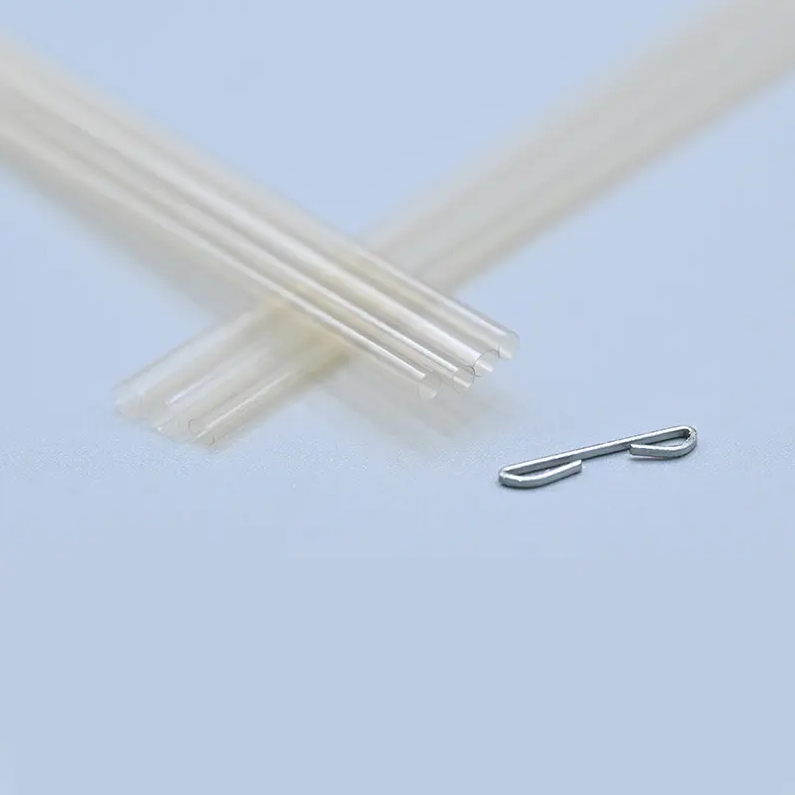

PTFE（ポリテトラフルオロエチレン）エッチングチューブは、接着力を高めるために外表面を化学処理した特殊なフッ素ポリマーチューブです。自然な状態では、PTFE は非粘着性の特性があるため、他の材料に接着するのが難しいことで知られています。化学エッチング (通常はナトリウム ナフタレンまたは類似の試薬を使用) は、分子レベルで表面を改質し、接着剤とコーティングが強力な結合を形成できるようにする反応部位を作成します。

医療機器用途では、エッチングされた PTFE チューブがカテーテルの外径 (OD) にコーティングされ、FEP (フッ素化エチレンプロピレン) 熱収縮チューブと組み合わせられます。 FEP が熱で収縮すると、PTFE ライナーをカプセル化して所定の位置にしっかりと固定し、滑らかで摩擦の少ない内腔を形成します。この 2 つの材料構造は、インターベンショナル カテーテルおよび外科用カテーテル全体で広く使用されています。

PTFEエッチングチューブの主な用途

PTFE エッチング チューブは、精度と生体適合性が譲れない心臓血管および脳神経外科分野で広く使用されています。主な応用分野は以下のとおりです。

心臓血管カテーテル

心臓カテーテル法では、カテーテルは最小限の抵抗で曲がりくねった動脈経路を通過する必要があります。 PTFE エッチング チューブは、 低摩擦インナーライニング これにより、ガイド ワイヤーとバルーン カテーテルがスムーズに前進し、処置時間が短縮され、血管の外傷が最小限に抑えられます。化学的に不活性であるため、造影剤、生理食塩水、血液成分と反応しません。

血管ステントデリバリーシステム

ステントデリバリーカテーテルには、正確な押し込み性と追跡性が必要です。 PTFE ライナーはステントとカテーテル壁の間の摩擦を軽減し、制御された正確なステント展開を可能にします。冠動脈および末梢血管インターベンションでは、これが留置の成功と処置上の合併症の違いとなる可能性があります。

神経インプラントと脳神経外科装置

神経外科では、PTFE エッチング チューブは脳深部刺激 (DBS) リード、心室シャント、その他の神経インプラントに使用されます。素材の 優れた誘電絶縁性 (絶縁耐力約 60 kV/mm) は敏感な電気信号を保護し、生体適合性により長期間の移植期間にわたる組織の反応性を最小限に抑えます。

診断および介入内視鏡検査

内視鏡や気管支鏡の PTFE で裏打ちされた作業チャネルは、特に酵素洗浄剤や消毒剤にさらされた場合に、素材の耐薬品性の恩恵を受けます。非粘着性の表面は、生物学的沈着物が内腔壁に付着することも防ぎます。

薬剤被覆バルーン (DCB) カテーテル

薬剤溶出バルーン システムでは、PTFE ライナーにより、薬剤コーティングに対して化学的に不活性なままでありながら、膨張中のバルーンのスムーズな折り畳みと展開が保証され、送達中の薬剤の有効性が維持されます。

PTFE エッチングチューブの 6 つの主な利点

次の表は、6 つの主なパフォーマンス上の利点と、それらの医療機器エンジニアリングとの関連性をまとめたものです。

最適な潤滑性

PTFE は固体材料の中で最も摩擦係数が低いものの 1 つであり、通常、 0.04～0.10の間 負荷と速度に応じて。カテーテルベースのインターベンションの場合、これは挿入力の軽減、患者の不快感の軽減、および複雑なナビゲーション中の血管穿孔のリスクの低下を意味します。エッチングして FEP オーバーチューブと組み合わせると、この潤滑性が維持され、接合強度が大幅に向上します。

生体適合性

PTFE は生物学的に不活性な材料として分類されており、1950 年代から埋め込み型デバイスに使用されてきました。炎症反応を引き起こさず、タンパク質を容易に吸収せず、細菌の付着に対して耐性があります。心臓血管および神経用途で使用される PTFE エッチング チューブは、次の条件を満たす必要があります。 ISO 10993 生体適合性規格 、細胞毒性、感作性、全身毒性を評価するもので、PTFE が一貫して満たす基準です。

誘電絶縁

約 2.1 の誘電率と 60 kV/mm 近くの絶縁耐力を備えた PTFE エッチング チューブは、優れた電気絶縁性を提供します。これは、信号漏洩がデバイスの性能を損なったり、意図しない組織刺激を引き起こしたりする可能性がある神経刺激リードや電気生理学用カテーテルでは非常に重要です。

耐薬品性

PTFE は、濃硫酸、フッ化水素酸、およびほとんどの有機溶媒を含む、ほぼすべての既知の溶媒、酸、塩基に対して化学的に不活性です。これにより、PTFE エッチング チューブは、画像誘導処置で使用される強力な滅菌剤や造影剤と互換性があります。機器メーカーは、長期保存期間と複数の滅菌サイクルにわたる安定したパフォーマンスの恩恵を受けます。

耐候性および耐温度性

PTFE は、次のような例外的な温度範囲にわたって機械的および化学的特性を維持します。 -200℃～260℃ 。この安定性は、医療機器の製造における一般的な方法であるエチレンオキシド (EtO)、ガンマ線照射、オートクレーブ滅菌によって機器の寸法精度と表面特性が維持されることを意味します。

難燃性

PTFE は UL94 V-0 難燃性評価を達成しています。これは、火源が取り除かれた後 10 秒以内に自己消火し、炎の粒子が滴下しないことを意味します。電気外科用およびエネルギーベースのカテーテル用途において、この特性は、特に発火の危険性を最小限に抑える必要がある手術室環境において、重要な安全要素です。

PTFE エッチングチューブと他のカテーテルライナー素材の比較

デバイス エンジニアは、PTFE と代替ライナー素材をよく比較します。以下の表は直接比較を示しています。

PTFE は、最も低い摩擦と最も幅広い耐薬品性を兼ね備え、エッチング後の接着性と併せて、特にガイド ワイヤの性能が重要となる複雑で低侵襲の処置において、カテーテルのインナーライナーとして好ましい選択肢となっています。

PTFE エッチング チューブを指定する際の設計上の考慮事項

カテーテルまたはインプラント用途に PTFE エッチング チューブを指定するエンジニアは、次のパラメータを評価する必要があります。

• 壁の厚さ: 壁を薄くすると (例: 0.001 インチ～0.003 インチ)、潤滑性を維持しながら外径の設置面積が減少します。フレンチカウントの多いカテーテルの設計には重要です。
• エッチングの深さと均一性: エッチングが不十分であると、FEP または接着層への接着力が低下します。オーバーエッチングは機械的特性を損なう可能性があります。チューブの長さ全体にわたって一貫した表面活性化が不可欠です。
• 寸法公差: 内径および外径の公差は、内腔の開存性およびガイドワイヤーとの適合性に直接影響します（たとえば、0.014 インチ、0.018 インチ、0.035 インチの標準サイズ）。
• FEP 熱収縮互換性: 一貫したボイドのない接合を確保するには、FEP オーバーチューブの収縮率、収縮温度、肉厚を PTFE ライナーと一致させる必要があります。
• 滅菌方法: PTFE は EtO、ガンマ線、および電子ビーム滅菌と互換性がありますが、デバイス メーカーは特定のチューブのロットが滅菌後の寸法安定性を維持していることを検証する必要があります。

LINSTANTを選ぶ理由 PTFEエッチングチューブ 製造業

LINSTANTはほぼ稼働しています 20,000平方メートルのクリーンルーム製造スペース 、GMP 要件に完全に準拠しています。これは、心臓血管および脳神経外科機器メーカーの厳しい要件を満たす医療グレードの PTFE エッチング チューブを製造するための重要な基盤です。

当社の生産インフラは、精密フッ素ポリマーチューブ製造専用に構築されており、以下が含まれます。

• 15 の輸入押出ライン 多様なスクリュー サイズと単層、二層、三層の共押出機能を備えており、幅広い寸法範囲にわたって公差の厳しい PTFE チューブの製造が可能です。
• 8本の専用PEEK押出ライン これは、PTFE およびフッ素ポリマーファミリーに及ぶ高性能ポリマー加工における当社の専門知識を反映しています。
• 射出成形ライン2本 、完全なカテーテルアセンブリのためのエンドコンポーネントの製造をサポートします。
• 約100台の編組、コイリング、コーティング装置セット PTFE ライナーを統合した強化カテーテル シャフトの製造に重要です。
• 溶接・成形設備 40台 、チップの成形、接着、組み立て作業をサポートします。

この統合された製造エコシステムは、LINSTANT が原材料としての PTFE エッチング チューブの供給だけでなく、完成品または半完成品のカテーテル アセンブリへの下流統合もサポートできることを意味し、デバイス OEM のサプライ チェーンの複雑さを軽減します。 当社の能力により、大量または複数 SKU のプログラムであっても、確実に注文を履行できます。 これにより、LINSTANT は世界的な医療機器企業の戦略的製造パートナーとなっています。

PTFE エッチング チューブは、独自の性能特性の組み合わせを提供します。 最適な潤滑性、生体適合性、誘電絶縁性、耐薬品性、温度安定性、難燃性 - 現在、カテーテルの内腔用途に適合する単一の材料は他にありません。心臓カテーテル法、血管ステント導入、神経インプラントのいずれに使用する場合でも、エッチングされた表面により FEP 熱収縮チューブとの信頼性の高い接着が可能になり、非接着性で悪名高い素材が精密に設計された接着可能なライナーに変わります。低侵襲処置が複雑さを増し、患者数が世界的に拡大するにつれ、高性能 PTFE エッチング チューブの需要は高まる一方です。
