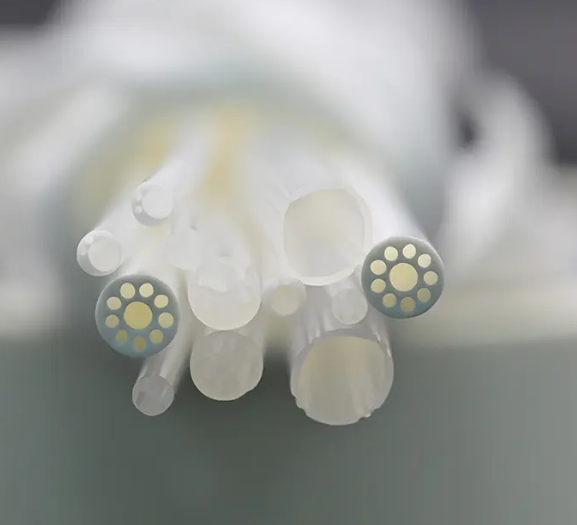

直接の答え: 何か 医療用マルチルーメンチューブ です 医療用マルチルーメン チューブは、単一の外側チューブ本体を同時に通る 2 つ以上の個別の内部チャネル (ルーメンと呼ばれる) を含む、精密押出成形されたポリマー チューブです。 各内腔は、相互汚染や機械的干渉なしに、異なる物質、機器、または信号を独立して運ぶことができます。この構造により、1 つのカテーテルまたはデバイス シャフトで複数の臨床機能を同時に実行できます。1 つの内腔にはガイドワイヤーが運ばれ、2 つ目の内腔には造影剤が送られ、3 つ目の内腔はバルーンの膨張を処理します。これらはすべて、ミリメートル単位で測定される外径内に収まります。 このテクノロジーに初めて触れるデバイス エンジニアや臨床調達専門家にとって、重要な洞察は次のとおりです。 マルチルーメンチューブは単一のデバイス挿入イベントを多機能プラットフォームに変換します 、手順の複雑さを軽減し、患者アクセスの外傷を最小限に抑え、シングルルーメンの設計では再現できない臨床機能を可能にします。このガイドでは、現代の医療を定義する設計原則、材料の選択、製造プロセス、臨床応用について説明します。 マルチルーメン カテーテル チューブ — 基本的な概念から高度な仕様の決定まで。 マルチルーメンチューブの仕組み: 基本的な設計原則 マルチルーメンチューブの基本的な設計課題は、意図した臨床アクセス経路に対して十分に小さな外形を維持しながら、各ルーメンに十分な断面積を割り当てることです。ルーメンが追加されるたびに、同じ固定外径をめぐって競合します。つまり、 ルーメン構成設計は最適化問題です ルーメンの数、個々のルーメンのサイズ、ルーメン間の壁の厚さ（隔壁の厚さ）、および外壁の構造的完全性のバランスをとります。 内腔の形状と構成オプション マルチルーメンチューブは、同心円状に配置された丸いルーメンに限定されません。モダン 精密押出成形マルチルーメンチューブ は、各チャネルの機能要件に基づいて選択される幅広い内部形状をサポートします。一般的な構成には次のものがあります。 対称デュアルルーメン (D プロファイル): 中央の隔壁によって分離された 2 つの等しいルーメンにより、バランスのとれた流れ分布と両側で等しい機械的剛性が提供されます。血液透析カテーテルによく見られます。 非対称デュアルルーメン: 1 つの大きなルーメンは主要な流れまたはデバイスの通路用で、もう 1 つの小さなルーメンは膨張、吸引、または薬物送達用です。バルーンカテーテルシステムで広く使用されています。 同軸 (同心) ルーメン: 内側のチューブが外側のチューブ内に入れ子になっていて、環状の外側ルーメンと中央の内側ルーメンを形成しています。独立したインナーチューブの可動性を必要とするオーバーザワイヤーカテーテルシステムで使用されます。 トリプルルーメンおよびクアッドルーメン: 3 つまたは 4 つの別個の円形または形状の内腔が外側プロファイル内に配置されています。多機能中心静脈カテーテルおよび複雑な介入システムで使用されます。 偏心ルーメン: 1 つの大きな偏心ルーメンと 1 つ以上の小さな周辺ルーメンの組み合わせ。セカンダリ チャネルへのアクセスを維持しながら、プライマリ チャネルのフロー キャパシティを最大化します。 アウターチューブの形状も同様に柔軟です。円形の断面が最も一般的ですが、 医療用マルチルーメンチューブ Design Guide 実践には、特定の解剖学的アクセス経路またはデバイスハウジングの形状に適合する、楕円形、腎臓形、および 8 の字形の外部プロファイルも含まれます。この寸法の柔軟性は、マルチルーメン チューブがカテーテル ベースの医療機器カテゴリー全体に急速に拡大した主な理由の 1 つです。 一般的なマルチルーメン断面構成 デュアル (D プロファイル) 非対称デュアル 同軸 トリプルルーメン カテーテル設計で使用される 4 つの最も一般的なマルチルーメン チューブ構成の断面図。 上の断面図は、マルチルーメン設計間で内部構造がどのように大きく異なるかを示しています。それぞれの構成は、単に見た目の美しさのための選択ではなく、流量、機械的剛性分布、組み立て要件、およびカテーテルが実行できる臨床機能を直接決定します。例えば、同軸構成により、内管を外管から独立して回転またはスライドさせることができ、これは操縦可能なカテーテルシステムにおける重要な要件である。デバイス開発プログラムの開始時にこれらの構成を理解しておけば、プロトタイピング中のコストのかかる設計の修正を防ぐことができます。 医療用マルチルーメンチューブの材料選択 医療用マルチルーメンチューブ Material Selection これは、デバイス開発プロセスにおいて最も重要な決定の 1 つです。選択したポリマーは、完成したカテーテルの機械的挙動だけでなく、生体適合性の分類、滅菌オプション、耐薬品性、利用可能な二次加工ステップの範囲も決定します。壁の厚さが材料の制限を補うことができるシングルルーメンのチューブとは異なり、マルチルーメンの設計では誤差の余地が少なくなります。ルーメン間の薄い隔壁は、かさばることなく構造の完全性を維持する必要があります。 表 1: 医療用マルチルーメン チューブの材料オプションとその主な用途特性 材質 柔軟性 強さ 滅菌 主な用途 ペバ / ポリエーテルブロックアミド 高 中等度 EO、ガンマ カテーテル遠位端、バルーンシャフト ナイロン(PA12) 中等度 良い EO、ガンマ 一般的なカテーテルシャフト、ドレナージ 覗く 低い 非常に高い EO、スチーム、ガンマ 構造シャフト、高圧ルーメン ポリイミド(PI) 低い-Moderate 非常に高い EO、ガンマ 超薄壁、マイクロボアカテーテル FEP / PTFE 中等度 低い EO、ガンマ, Steam 低い-friction liners, chemical-resistant lumens ポリウレタン(PU) 非常に高い 中等度 EO、ガンマ ソフトチップカテーテル、ドレナージ、静脈アクセス 上記の材料表は、単一のポリマーがすべてのマルチルーメン カテーテルの用途に普遍的に最適であるということはないことを示しています。 PEBA とポリウレタンは、構造的剛性よりも解剖学的構造への適合性が重要な、カテーテルの遠位先端や軟部組織のドレナージ システムなど、柔軟性に依存する用途に優れています。 覗く とポリイミドは、スペクトルの対極にあり、ガイド カテーテル シャフトや高圧注入ラインなど、チューブが寸法を変化させることなく圧縮力や横方向の力に耐える必要がある用途に使用されます。多くのカテーテルの最適な解決策には、解剖学的位置の機械的要求にそれぞれ適合する共押出または連続接着セグメントを通じて 2 つ以上の材料を組み合わせることが含まれます。 マルチルーメン材料適合性レーダー: 主要な工学的特性 柔軟性 強さ 化学。抵抗 生体適合性 滅菌 PEBA PEEK ポリウレタン スコアスケール: 0-100 (正規化されたエンジニアリングパフォーマンス指数) 5 つのエンジニアリング性能の側面にわたって、最も広く使用されている 3 つのマルチルーメン チューブ ポリマーを比較したレーダー チャート。 上のレーダー チャートは、マルチルーメン カテーテルの設計においてマルチマテリアルのアプローチが非常に一般的である理由を視覚的に捉えています。 PEBA とポリウレタンは、曲がりくねった解剖学的構造をナビゲートするデバイスの遠位部分にとって重要な柔軟性軸で優勢ですが、PEEK は強度、耐薬品性、滅菌適合性でトップの位置を占めています。単一マテリアルのポリゴンが 5 つの軸すべてを最適にカバーすることはありません。だからこそ経験豊富な経験が必要です。 医療用マルチルーメンチューブ Manufacturer チームは、複雑なカテーテル プログラムに対して、単一ポリマー ソリューションではなく、材料ブレンドまたはセグメント化されたシャフト戦略を提案します。このトレードオフ マトリックスを理解することは、効果を発揮するための基礎となります。 医療用マルチルーメンチューブ Material Selection デバイス開発中。 の マルチルーメンチューブの製造 プロセス 理解する マルチルーメンチューブの製造 Process デバイス エンジニアが現実的な設計仕様を設定し、寸法公差範囲を予測し、サプライヤーの能力をインテリジェントに評価するのに役立ちます。中核となるプロセスは精密押出ですが、マルチルーメンの形状は複雑であるため、シングルルーメンのチューブ製造よりもはるかに高度なエンジニアリングが必要です。 マルチルーメンチューブの段階的な押出プロセス 金型の設計と製造: カスタムの押出ダイは精密機械加工され、外側チューブのプロファイルとすべての内部ルーメン形状を定義します。金型設計は最も重要な上流ステップです。金型形状の誤差は、完成したチューブの寸法誤差に直接伝播します。複雑なマルチルーメンプロファイルの場合、ダイ設計には通常、ポリマー溶融挙動を予測し、ダイスウェル効果を補正するための計算フローモデリングが含まれます。 ポリマーの乾燥と配合: 医療グレードのポリマー樹脂は、加水分解や表面欠陥を防ぐために、押出前に制御された水分レベルまで乾燥されます。共押出マルチルーメンチューブの場合、2 台以上の押出機が異なるポリマーを組み合わせダイに同時に供給します。 押し出しとキャリブレーション: の polymer melt is forced through the die under controlled temperature and pressure, forming the continuous tube profile. A calibrator immediately downstream of the die controls the outer diameter and roundness while the tube is still in its semi-molten state. Internal lumen dimensions are maintained by pressurized air or mandrels running through the die pins. 冷却と引き取り: の extrudate passes through a water cooling trough at controlled temperature to set the final dimensions. A puller haul-off unit maintains consistent line speed, which directly controls wall thickness — faster haul-off produces thinner walls and smaller outer diameters. インライン寸法測定: レーザーマイクロメトリーシステムは、生産中に外径を継続的に測定し、リアルタイムのデータをプロセス制御システムに供給します。壁の厚さと内腔の寸法は、光学顕微鏡を使用してサンプルの定期的な断面によって測定されます。 切断、コイリング、および後処理: 完成したチューブは指定の長さに切断されるか、リールに巻き付けられます。後処理操作 (チップの形成、穴あけ、接着、コーティング、レーザーマーキングなど) は、デバイス設計の必要に応じて実行されます。 カスタムマルチルーメン押出サービス 通常、同じ製造フットプリント内にすべての後処理ステップが含まれます。 マルチルーメンチューブの製造フロー 死ぬ デザイン ポリマー 準備 押出成形 とサイジング 冷却 そして引き取り インライン 検査 ポスト- プロセスing の six-stage production flow for precision multi-lumen medical tubing from die fabrication through post-processing. の production flow diagram illustrates how multi-lumen tubing manufacturing is a tightly coupled, sequential process where quality at each stage determines the feasibility of the next. Die design is the rate-limiting step for new profiles — design cycles for complex multi-lumen dies may take four to eight weeks, after which the extrusion and inline inspection stages can operate at high throughput. For device manufacturers evaluating suppliers for OEM 医療用マルチルーメン チューブ 、ダイ設計能力の証拠とプロセス検証文書 (IQ/OQ/PQ) を要求することは、一般的な押出機と専門の医療用チューブ メーカーの間の信頼できる差別化要因となります。 臨床応用: マルチルーメン チューブが独自の価値を提供する場合 マルチルーメンチューブは、シングルルーメン設計に対する一般的なアップグレードではありません。これは、単一の挿入ポイントを介して同時に多機能にアクセスすることで、測定可能な処置または患者の利益を提供する臨床シナリオ専用のアーキテクチャです。以下のアプリケーション分野は、最も量が多く、最も急速に成長している用途を表しています。 マルチルーメン カテーテル チューブ 現在の臨床現場では。 臨床用途別のマルチルーメン チューブの採用 (相対容量指数) 中心静脈カテーテル (CVC) 92 バルーンカテーテルシステム 84 ドラッグデリバリーおよび輸液システム 76 血液透析カテーテル 68 神経血管アクセス カテーテル 55 電気生理学マッピング カテーテル 42 業界アプリケーションデータに基づく相対ボリュームインデックス (0 ～ 100)。絶対的な市場シェアの数字ではありません。 中心静脈カテーテルの採用指数は 92 で最も高く、これは ICU および周術期ケア向けのトリプル ルーメン CVC 設計という数十年にわたる臨床標準を反映しており、別々のポートからの同時点滴投与、採血、薬物送達が毎日のワークフロー要件となっています。バルーン カテーテル システムは 84 位で 2 位にランクされています。冠状動脈、末梢、構造的心臓のインターベンションに使用される本質的にすべてのオーバー ザ ワイヤ バルーン カテーテルには、少なくともガイドワイヤ ルーメンとバルーン膨張ルーメンを分離するデュアル ルーメン シャフトが必要です。の バルーンカテーテル用マルチルーメンチューブ このセグメントは、繰り返しの膨張サイクル中に 10 ～ 20 気圧を超える圧力下でも膨張ルーメンの完全性を維持する必要があるため、特に要求が厳しくなります。 ドラッグデリバリーシステム用マルチルーメンチューブ ドラッグデリバリーシステム用マルチルーメンチューブ は、標的療法の提供、併用薬剤プロトコル、閉ループ注入システムの拡大によって促進され、最も急速に成長しているアプリケーションセグメントの 1 つです。腫瘍学用注入ポートでは、デュアル ルーメン設計により、遠位端でのみ収束する別々のチャネルを介して 2 つの相容れない薬剤を同時に投与できるため、カテーテル本体内の化学的相互作用が防止されます。疼痛管理では、マルチルーメン硬膜外カテーテルを使用すると、独立した速度制御を備えた別個のチャネルを通じて局所麻酔薬とオピオイドを組み合わせて注入できます。これらの各用途には、臨床使用サイクル全体にわたって内腔の完全性、寸法の一貫性、および耐薬品性が維持されるチューブが必要です。 薄肉小径マルチルーメンチューブ: 限界のエンジニアリング カテーテル用薄肉マルチルーメンチューブ これは、マルチルーメン押出成形において最も要求の厳しいカテゴリーを表しており、設計者は外径の最小化、個々のルーメンのサイズの最大化、およびルーメン間の隔壁の構造的完全性の維持を同時に行っています。外径 1.0 mm のデュアル ルーメン チューブでは、2 つのルーメンを隔てる隔壁の厚さはわずか 80 ～ 120 ミクロンです。壁が非常に薄いため、プロセスの変動により隔壁が崩れたり偏心したりして、チューブが使用できなくなります。 小径医療用マルチルーメンチューブ OD 0.5 ～ 2.0 mm の範囲のデバイスは、アクセスの解剖学的構造によりデバイスの外形が非常に小さいものに制限される神経介入カテーテル、小児用デバイスの用途、および眼科用器具に使用されます。これらの寸法で一貫したルーメン形状を実現するには、ダイピンの公差が 5 ミクロン未満、溶融温度の均一性がダイ面全体で摂氏プラスまたはマイナス 1 度以内、引取り速度の安定性が 0.1% 未満の変動が必要です。これらは、目的に合わせて設計された装置を備えた専門の医療チューブ押出機のみが一貫して満たすことができる精密工学要件です。 医療用マルチルーメンチューブの外径別の最小隔膜壁厚さ 0 100 200 300 400um 80um, 1.0mm->100um, 1.5mm->120um, 2.0mm->150um, 3.0mm->200um, 5.0mm->300um, 8.0mm->380um --> 155, 100->147.5, 120->140, 150->129, 200->110, 300->72.5, 380->42.5 --> 80um 外径0.5mm 100um 外径1.0mm 120um 外径1.5mm 150um 外径2.0mm 200um 外径3.0mm 300um 外径5.0mm 380um 外径8.0mm 最小隔膜壁厚の値は、デュアルルーメン PEBA チューブを示しています。実際の最小値は素材とルーメン数によって異なります。 の column chart makes an important engineering relationship visible: as outer diameter decreases, the minimum achievable septum wall thickness also decreases — but the 比率 実際、チューブの外径に対する隔壁の厚さは直径が小さいほど増加します。これは、小規模では利用可能な断面積のより多くの部分を機能的な内腔空間ではなく構造壁に割り当てる必要があることを意味します。外径 0.5mm では、80um のセプタムはチューブ直径の約 16% を占めますが、外径 8mm では、380um のセプタムは直径の 5% にすぎません。これは基本的な制約です 小径医療用マルチルーメンチューブ デバイスエンジニアがマイクロカテーテル用途の内腔直径を指定する際に考慮する必要がある設計。 カスタムマルチルーメン押出: 設計仕様から認定生産まで カスタムマルチルーメン押出サービス 設計仕様から適格な製品供給までの全行程をカバーしており、このプロセスを理解することは、デバイス メーカーが適切なプロジェクト タイムラインとドキュメントの期待値を設定するのに役立ちます。既製のチューブの購入とは異なり、カスタムのマルチルーメン押出は、チューブメーカーのエンジニアリングチームがデバイス要件を検討し、臨床性能と製造の実現可能性のバランスをとるチューブ仕様を提案する共同設計段階から始まります。 医療用マルチルーメンチューブ Market Demand Growth Index (2019 = 100) 100 120 140 160 180 2019 2020 2021 2022 2023 2025 2027E 178, 106->166.2, 113->150.6, 124->128.9, 139->99.2, 161->57.3, 182->15.7 --> 178, 102->174, 106->166, 112->154, 120->138, 133->112, 148->84 --> 予測される マルチルーメン医療用チューブ シングルルーメン医療用チューブ 2019 年の成長指数 = 100。 2027 年までの業界 CAGR 分析に基づく予測値。 の dual-line growth chart above captures a critical market dynamic: マルチルーメンチューブの需要は約 11 ～ 14% CAGR で増加しています — シングルルーメンチューブの 5 ～ 7% の割合のほぼ 2 倍 — 次世代カテーテルベースのデバイスの機能の複雑さの増加によって推進されています。ロボットカテーテルアブレーション、経カテーテル弁修復、血管内薬物送達など、臨床現場に導入されるすべての新しい低侵襲治療カテゴリーでは、シングルルーメン設計ではサポートできないマルチルーメンシャフトアーキテクチャが必要になる傾向があります。この構造的な需要の増加により、スペシャリストの能力と資格が強化されます 医療用マルチルーメンチューブ Manufacturer 複数年にわたるサプライチェーンを構築するデバイス企業にとって、ますます競争力の高い差別化要因となります。 カスタム押出開発タイムラインから予想されること 表 2: 仕様から製品リリースまでのカスタム マルチルーメン チューブ開発の一般的なプロジェクト タイムライン フェーズ 活動内容 通常の期間 デザイン Review 仕様レビュー、DFM推奨事項、材質確認 1～2週間 死ぬ Design and Fabrication 死ぬ engineering, machining, initial trial runs 4～8週間 試作押出 サンプルの製造、寸法評価、反復 2～4週間 プロセス Validation (OQ/PQ) プロセス capability demonstration, SPC establishment 3～6週間 製品リリース ドキュメントパッケージ、最初の生産ロット、商用供給 2～3週間 の development timeline above reflects the practical reality that custom multi-lumen extrusion programs require three to five months from specification sign-off to first production lot for most profiles. Die design and fabrication is the longest individual phase and the one with the greatest variability depending on profile complexity. Device manufacturers who initiate tubing development concurrent with early catheter prototyping — rather than waiting for device design freeze — consistently achieve faster overall program timelines and avoid the schedule risk of late-discovered tubing specification changes. 寧波林スタンポリマー材料有限公司は2014年に設立され、 従業員400名 、統合されたオファー カスタム医療用マルチルーメン チューブ OEM/ODM 医療用チューブ プラットフォームを通じて開発と生産を行っています。ポリマー押出、コーティング、後処理に関する深い専門知識を備えた同社は、ポリマー材料の特性とカテーテルの用途要件の両方の深い理解に基づいた建設的な設計推奨事項を提供し、デバイスメーカーが繰り返しを減らし、すべての段階でより強力なプロセス文書化を行うことで、コンセプトから認定供給に移行できるよう支援します。 エンジニアが定義する必要がある主要な設計仕様 近づく前に 医療用マルチルーメンチューブ Manufacturer カスタム押し出しプログラムの場合、デバイス エンジニアは次の仕様に関する質問に対する明確な回答を持っている必要があります。プロジェクト開始時の入力が不完全であることが、マルチルーメン チューブ開発におけるプロトタイプの反復サイクルとタイムラインの遅延の最も一般的な原因です。 ルーメンの数と機能: 必要なルーメン数と、それぞれが何を運ぶか (ガイドワイヤー、膨張液、薬剤、洗浄、電気リード線、ガス、吸引など) を正確に定義します。機能により、最小ルーメン サイズと圧力定格要件が決まります。 外径とデバイス全体のプロファイル: アクセスの解剖学的構造とイントロデューサー シースの互換性に基づいて、最大許容外径をミリメートルまたはフレンチ サイズで指定します。 各チャンネルの最小ルーメン ID: 各ルーメンを通過する必要がある最大の物体、つまりガイドワイヤの外径、バルーンポートのフィッティング、または特定の圧力降下での必要な流量の計算に基づいて。 材料要件: 各シャフトセクションでの望ましい柔軟性弾性率、各ルーメンを通過する流体との化学的適合性、およびデバイス製造プロセスで使用される滅菌方法。 長さとシャフトのプロファイル: カテーテルの全長、均一な剛性プロファイルが必要か、それともテーパー状の剛性プロファイルが必要か、シャフトの長さに沿って異なる材料セグメントが必要かどうか。 寸法公差: デバイスの組み立ておよび臨床機能のためにチューブが満たさなければならない、許容可能な外径、内径、および壁厚の許容差。より厳しい公差は達成可能ですが、より広範なプロセス検証が必要となり、開発リードタイムが長くなる可能性があります。 よくある質問 Q1: マルチルーメン チューブとシングル ルーメン チューブの違いは何ですか? シングルルーメン チューブには 1 つの内部チャネルがありますが、マルチルーメン チューブには 1 つの外側チューブ本体内に 2 つ以上の別個の内部チャネルが含まれています。マルチルーメン設計により、単一のカテーテルで流体の送達、ガイドワイヤの搬送、膨張や吸引の実行が同時に可能になります。これがなければ複数の個別のデバイスや挿入が必要となる機能です。 Q2: 医療用マルチルーメンチューブに最も一般的に使用される材料は何ですか? の most commonly used materials include PEBA (polyether block amide), nylon (PA12), polyurethane, PEEK, and polyimide. Material selection depends on the flexibility, strength, chemical resistance, and sterilization requirements of the specific catheter application. Many designs combine two or more materials in segmented shafts or co-extruded layers. Q3: 1本のチューブに何ルーメンまで入れることができますか? 実際には、ほとんどの医療用マルチルーメン カテーテル シャフトには 2 ～ 5 つのルーメンが含まれており、デュアルおよびトリプル ルーメンの設計が最も一般的です。内腔数を増やすことは可能ですが、適切な隔壁の厚さと内腔の流れ面積を維持するために外径を徐々に大きくする必要があるため、小型のアクセス用途での使用が制限されます。 Q4: マルチルーメン チューブを特定のカテーテル設計に合わせてカスタマイズできますか? はい。経験豊富な OEM 医療用チューブ メーカーは、指定された外径、個々のルーメン ID、ルーメンの形状、材質、および壁の厚さを備えたマルチルーメン プロファイルのカスタム押出を提供します。カスタム プログラムは、プロファイルの複雑さと検証要件に応じて、仕様の承認から認定された製品供給まで通常 3 ～ 5 か月かかります。 Q5: 小径のマルチルーメンチューブではどのような公差を達成できますか? 精密な医療用マルチルーメン押出成形では、よく管理された生産環境でプラスまたはマイナス 0.010 mm の OD 公差とプラスまたはマイナス 5 ～ 10 ミクロン以内の隔壁厚さの均一性が達成可能です。これらの仕様には、インライン レーザー マイクロメトリ、SPC プロセス制御、および 5 ミクロン未満の公差に維持される認定されたダイ ツールが必要です。 Q6: マルチルーメン チューブはすべての標準滅菌方法と互換性がありますか? 適合性は選択したポリマーによって異なります。 EO ガスとガンマ線照射は、PEBA、ナイロン、ポリイミド、ポリウレタンなどのほとんどの医療用マルチルーメン チューブ材料と互換性があります。蒸気オートクレーブ滅菌は、熱安定性の高い材料、主に PEEK および特定の PTFE ベースの構造に限定されます。滅菌方法は材料の選択後ではなく、選択時に確認する必要があります。

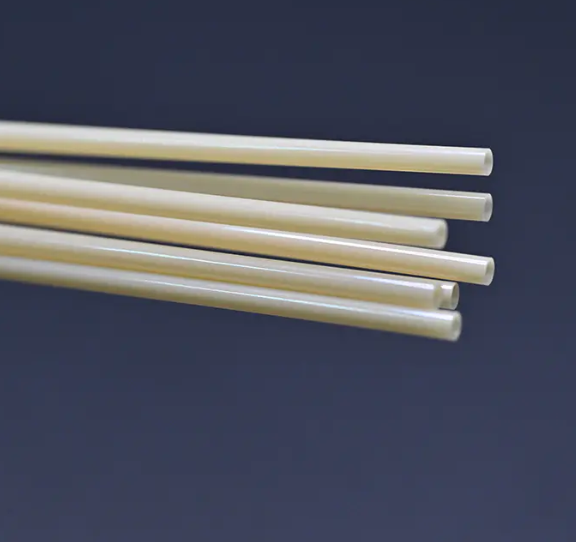

直接の答え: 何か 医療用覗くチューブ それが重要であることとその理由 医療用 覗く チューブは、優れた機械的強度、摂氏 250 度までの熱安定性、実証済みの生体適合性を兼ね備えた高性能熱可塑性プラスチックであるポリエーテル エーテル ケトン (覗く) から作られた精密押出ポリマー チューブです。 単一のマテリアルプラットフォームで。これは、ナイロン、PTFE、ポリウレタンなどの従来のポリマーでは、強度、寸法精度、滅菌耐性の複合的な要求を満たすことができないカテーテル、内視鏡、手術器具、移植可能なコンポーネントなど、幅広い医療機器用途で使用されています。 カテーテルグレードのPEEKチューブ 低侵襲処置ではより薄く、より強く、より信頼性の高いカテーテル シャフト素材が求められるため、過去 10 年間で臨床関連性が大幅に向上しました。金属とは異なり、PEEK は X 線透過性であり、X 線や MRI イメージングを妨げません。また、より柔らかいポリマーとは異なり、医療機器の製造や臨床使用における機械的および熱的ストレス下でも正確な寸法公差を維持します。から調達しているデバイス エンジニア向け 医療用覗くチューブ Manufacturer , PEEK は、プロセスの多用途性とパフォーマンスの一貫性を提供し、現代のカテーテルやデバイスの設計における基礎的な素材となっています。 医療グレードの PEEK の主要な材料特性 PEEK が医療機器チューブの頼りになる素材となった理由は、代替ポリマーでは再現するのが本当に難しい特性の組み合わせにあります。その半結晶構造により、高温での剛性と強度が得られ、その化学骨格は加水分解、有機溶媒、繰り返しの滅菌サイクルの過酷な条件に耐えます。 生体適合性 PEEK チューブ 医療グレードの条件下で製造された製品は、ISO 10993 および USP クラス VI の要件を満たしており、デバイス申請のための明確な規制経路を確立しています。 PEEK と一般的な医療用チューブポリマー: 特性の比較 表 1: PEEK と他の一般的な医療用チューブ材料の主な特性の比較 プロパティ PEEK ポリイミド(PI) PTFE ナイロン 引張強さ(MPa) 100-170 170-230 20-35 50-90 最大。使用温度(C) 最大250 最大260 最大260 最大100件 分。壁の厚さ (μm) ~100 ~12 ~150 ~80 MRI の互換性 素晴らしい 素晴らしい 素晴らしい 良い 滅菌耐性 EO、スチーム、ガンマ、電子ビーム EO、ガンマ EO、ガンマ EO、ガンマ 耐薬品性 とても良い 素晴らしい 素晴らしい 中等度 この比較において PEEK を際立たせているのは、単一の特性ではなく、その機能プロファイルの広さです。これは、オートクレーブ耐性 (摂氏 134 度の蒸気滅菌)、MRI の X 線透過性、皮質骨に近い構造剛性 (インプラントに隣接するデバイスのコンポーネントにとって重要な特性) を兼ね備えた唯一の一般的な医療用ポリマーです。エンジニアが指定する場合 滅菌可能な医療用PEEKチューブ 、EO ガスのみではなく蒸気オートクレーブを使用できる機能により、滅菌検証が大幅に簡素化され、再利用可能なデバイスのアプリケーションにおけるユニットあたりの処理コストが削減されます。 カテーテルおよび内視鏡用途に PEEK が選ばれる理由 使用の決定 医療用覗くチューブ For Catheters 単一のプロパティによって駆動されることはほとんどありません。代わりに、PEEK の組み合わせプロファイルが複数の設計制約を同時に解決するというシステム レベルのエンジニアリング判断を反映しています。カテーテル シャフトは、座屈せずに押し込み (カラムの強度)、ねじれなく曲がり (耐屈曲疲労性)、ハンドルから先端まで回転を正確に伝達し (トルク伝達)、高圧での造影剤や生理食塩水に耐える必要があります ( 高圧医療用PEEKチューブ アプリケーション）、MRI または X 線透視画像を歪めません。単一の物件が選ばれることはありません。これらの要件をすべて一度に満たせるのは PEEK の能力です。 材料別のカテーテル設計要件スコア (0-100) カラムの強度 耐キンク性 トルク伝達 耐圧性 MRI の互換性 0 20 40 60 80 100 88 80 85 90 95 PEEK パフォーマンス スコア (カテーテル工学指標) スコアは、カテーテル シャフト設計要件に対する正規化された工学的適合性評価を表します。 上の水平棒グラフは、PEEK の最も強い単一スコアが 100 点中 95 点の MRI 適合性であることを示しています。これは、MRI 誘導手順で画像アーティファクトがゼロであるその完全な X 線透過性、非磁性の性質を反映しています。耐圧性スコアは 90 で、材料の高い引張弾性率 (~3.6 GPa) と一致しており、 高圧医療用PEEKチューブ バルーン カテーテル システムや造影剤注入用途で繰り返しの膨張サイクルを維持します。 88 のカラム強度は、シャフトを圧縮することなく、長く曲がりくねった送達経路を通して押しやすさを維持するという点で、より柔らかいポリマーに勝る PEEK の利点を反映しています。これらのスコアは、PEEK が世界的にカテーテル シャフト設計の主要な構造材料となっている理由を総合的に説明しています。 PEEK チューブの主な医療用途 インターベンション心臓カテーテル: 冠動脈処置用のガイド カテーテル シャフトおよび診断用カテーテルには、100 cm を超える長さにわたるカラムの強度と耐キンク性が求められます。 PEEK は、多くの設計において金属補強を行わずにこれらの要求を満たします。 神経血管アクセス システム: 神経介入処置におけるアクセス シースとサポート カテーテルは、PEEK の X 線透過性と、アーチファクトを発生させることなく解剖学的構造とデバイスを同時に画像化できる機能の恩恵を受けます。 内視鏡器具: 胃腸内視鏡および肺内視鏡の作業チャネル チューブと生検チャネル ライナーは、繰り返しの酵素洗浄および消毒プロトコルに対する PEEK の耐薬品性を活用しています。 液体管理および輸液システム: 造影剤注入および薬物送達用の高圧注入ラインは、PEEK の破裂強度と寸法安定性を利用して、長時間の処置時間にわたって安全な操作圧力を維持します。 埋め込み型デバイスのコンポーネント: 脊椎および整形外科用機器のメーカーは、骨のような弾性率と長期的な生体適合性が必要とされる薬物溶出コンポーネントや構造ガイド要素に PEEK チューブを使用しています。 ロボット手術器具チャネル: ロボット腹腔鏡システムで使用されるツール搬送チャネル 精密医療用PEEKチューブ 関節運動サイクルを繰り返しても寸法安定性が高くなります。 薄壁およびマイクロボア PEEK チューブ: 寸法能力 最も実用的に重要な側面の 1 つは、 薄肉医療用PEEKチューブ 製造現場で達成可能な寸法仕様と、それらの仕様がデバイスのパフォーマンスにどのように反映されるかを理解しています。 PEEK は半結晶構造であるため、非晶質ポリマーよりも剛性が高く、変形しにくいため、押出成形中に厳密なプロセス制御が必要になりますが、完成したコンポーネントの寸法安定性という利点が得られます。 マイクロボア医療用PEEKチューブ 外径は 0.5 mm 未満、壁厚は 100 ～ 200 μm の範囲で日常的に製造されています。肉厚が 12 μm に達するポリイミドとは異なり、PEEK の加工特性により、安定した生産のための実際的な下限は約 100 μm になります。この制約内でも、PEEK はその直径範囲で優れた内腔対外径比を実現できるため、インターベンショナル カテーテルの体積の大部分を占める 1.5 ～ 8 フレンチ サイズ範囲のカテーテルに対して高い競争力を発揮します。 医療用 PEEK チューブ製造で達成可能な外径範囲 (mm) マイクロボア 小径 標準 大口径 0 2 4 6 8 10mm 13.5 60=73.5; 1.2->54 60=114; 1.5->67.5 60=127.5; 3.5->157.5 60=217.5; etc --> 0.3～1.2mm 1.0～3.0mm 2.5～6.0mm 5～10mm OD 範囲は一般的な生産能力を反映しています。これらの範囲外のカスタム寸法は、専門メーカーによって実現可能な場合があります。 上の表は、医療用 PEEK チューブの 4 つの製造カテゴリー全体で達成可能な外径の範囲を示しています。 0.3 ～ 1.2 mm のマイクロボア範囲は、特に次の用途に適しています。 小径医療用PEEKチューブ 神経介入アクセスおよび高精度薬物送達システムへの応用。OD の 10 分の 1 ミリメートルごとの減少は、血管外傷の測定可能な減少に相当します。 2.5 ～ 6.0 mm の標準直径範囲は、診断用および介入用の心臓病カテーテル シャフト要件の大部分をカバーします。デバイス開発の最初にこれらの範囲を理解することで、サプライヤーの認定中に発見された製造上の制約によって引き起こされる後期段階の設計変更を防ぐことができます。 表 2: 精密医療用 PEEK チューブの一般的な寸法公差 次元 公称範囲 達成可能な許容差 測定方法 外径 0.3～10.0mm /-0.010mm レーザーマイクロメトリーインライン 内径 0.1～9.0mm /-0.010mm 光学式三次元測定機、ピンゲージ 肉厚 100～1000μm /- 5-10μm 光学断面図 同心度（偏心度） すべての直径 5%未満 光学断面図 表 2 の寸法公差データは、適切に制御された PEEK 押出操作で達成可能な精度基準を反映しています。 精密医療用PEEKチューブ プラスまたはマイナス 0.010 mm の外径公差と 5% 未満の壁の同心度により、カテーテル組立業者に信頼性の高いコンポーネント基盤を提供し、サブアセンブリ段階での不合格率を低減し、完成したデバイスの一貫した機械的性能を保証します。これらの公差は、ISO 13485 品質管理要件に基づいて要求される完全なトレーサビリティとともに、インライン レーザー マイクロメトリーと統計的プロセス制御によって維持されます。 滅菌適合性: PEEK の決定的な利点 滅菌可能な医療用PEEKチューブ は、寸法変化や特性劣化を起こすことなく、摂氏 134 度での蒸気オートクレーブ滅菌に耐えることができるという重要な点で、ほとんどの競合ポリマー チューブとは異なります。これは、PEEK の高いガラス転移温度 (摂氏約 143 度) と摂氏約 343 度の半結晶融点の直接的な結果であり、標準的な蒸気滅菌条件下で材料が完全に固体で寸法安定性を維持することを意味します。 特定の内視鏡器具、サージカルガイド、流体管理コンポーネントなどの再利用可能な医療機器の場合、蒸気滅菌互換性により EO ガス処理要件が不要になり、サイクルごとの滅菌コストが削減され、次の手順の使用までの迅速なターンアラウンドが可能になります。さらに、PEEK は繰り返しの滅菌サイクルを通じてその機械的特性を維持します。これは、動作寿命にわたって数百回の滅菌サイクルを受ける可能性がある再利用可能なデバイスコンポーネントの重要な認定要件です。 ポリマー別の滅菌方法適合性（適合性スコア） EOガス スチーム134C ガンマ 電子ビーム 0 25 50 75 100 PEEK ポリイミド PTFE ナイロン 適合性スコア 0 ～ 100。高いほど、その滅菌モダリティとの互換性が優れていることを示します。 上のグループ化された縦棒グラフでは、PEEK の滅菌の多用途性がすぐにわかります。ほとんどのポリマーは EO ガスとガンマ線照射で競争力のあるスコアを獲得していますが、PEEK は蒸気オートクレーブ適合性においてスコア 95 で明確に単独で立っています。このカテゴリーでは、ナイロンのスコアはわずか 20、ポリイミドのスコアは 30 であり、どちらも 134 ℃ で寸法歪みや特性劣化が発生します。この 1 つの差別化要因により、再利用可能なデバイス コンポーネントやデバイス メーカーの滅菌戦略が蒸気処理に依存しているアプリケーションでは、PEEK がデフォルトの選択肢となります。ソースを評価する調達チーム向け 滅菌可能な医療用PEEKチューブ 、この機能により、再利用可能なデバイス プログラムの材料フィールドが PEEK に効果的に絞り込まれます。 生体適合性プロファイルと規制経路 生体適合性 PEEK チューブ このことは、30 年以上にわたる植込み型整形外科および脊椎器具の使用で蓄積された広範な前臨床および臨床証拠によって裏付けられています。 ISO 10993 に基づくこの材料の生体適合性は、細胞毒性、感作、全身毒性、遺伝毒性、移植試験にわたって実証されており、新しいカテーテルおよびデバイスの用途に対する生物学的評価申請のリスクを大幅に軽減する規制上の証拠基盤を確立しています。 可塑剤、安定剤、または潜在的な浸出性の懸念がある加工添加剤を含む一部のポリマーシステムとは異なり、チューブの押出成形に使用される医療グレードの PEEK は通常、二次添加剤を使用せずに加工されます。線状芳香族熱可塑性樹脂であるベースポリマー自体は、水性環境と生理学的環境の両方で化学的に不活性であり、通常の使用条件下では加水分解経路は知られていません。これにより、FDA 21 CFR および EU MDR 2017/745 に基づいて規制当局がクラス II および III デバイスの提出に要求することが増えている抽出物および浸出物 (E&L) 特性評価プロセスが簡素化されます。 高品質の医療用 PEEK チューブ サプライヤーが提供すべき規制文書 ISO 10993 生体適合性試験レポート — 意図した接触分類に応じて、最小限の細胞毒性、感作、全身毒性をカバーする USP クラス VI プラスチックのテスト結果 — 使用された特定の材料グレードの生物学的不活性性を確認する全身注射および移植データ ISO 13485 品質管理認証 — メーカーが文書化された医療機器品質システムを運用していることを確認する 原材料の適合性証明書 — PEEK 樹脂グレードを仕様まで追跡するロット固有の文書 寸法および機械的試験レポート — 製造されたチューブが指定された外径、内径、肉厚、および引張特性の要件を満たしていることを確認します。 抽出物の特性評価データ — 患者との接触時間が長いデバイスについて、規制当局からの要求がますます高まっています カスタム医療用 PEEK チューブ: OEM および ODM 機能 カスタム医療用PEEKチューブ これにより、カテーテルおよびデバイスの OEM は、既製のコンポーネントの制限に合わせて設計を適応させるのではなく、デバイスのアーキテクチャに正確に一致するチューブ構成を指定できます。経験豊富なスタッフによるカスタム押出機能 医療用覗くチューブ Manufacturer 独立してまたは共同で指定できる幅広い設計パラメータをカバーします。 仕様タイプ別のカスタム PEEK チューブの注文頻度 (%) カスタム PEEK カスタム OD/ID (35%) 特別な肉厚 (22%) マルチルーメン構成。 (18%) カラー/レーザーマーキング (12%) 表面コーティング (8%) その他のカスタム仕様 (5%) OEM 医療機器メーカーからのカスタム PEEK チューブ注文プロファイルに基づいた分布を示します。 上のドーナツ グラフは、カスタム PEEK チューブの注文の大部分が次のことを示しています。 35% — カタログ寸法範囲外の非標準の OD/ID の組み合わせが中心です。これは最も一般的なカスタマイズのニーズであり、さまざまな臨床専門分野やデバイスの世代にわたる多種多様なカテーテル アーキテクチャを反映しています。特別な肉厚仕様 22% 2 番目に一般的なものは、破裂圧力要件と必要な剛性プロファイルによって決まります。 18% のマルチルーメン構成は 3 番目の主要カテゴリに相当し、オーバー ザ ワイヤー カテーテル システム、ガイドワイヤーと組み合わせたバルーン膨張、または液体吸引と送達の同時用途で使用されるバイ ルーメンおよびトリ ルーメン シャフト設計をカバーします。 Ningbo Linstant Polymer Materials Co., Ltd. は 2014 年に設立され、従業員数は 100 名を超えています。 従業員400名 は、押出、コーティング、後処理にわたる統合機能を備えた専門の OEM/ODM 医療用チューブ サプライヤーとして運営されています。彼らのプラットフォームがサポートするのは、 カスタム医療用PEEKチューブ ISO 13485 に準拠した品質管理により、初期設計仕様からプロトタイプの認定、商業生産に至るまで、すべての生産ロットにわたって一貫した製品品質を保証します。医療機器メーカーは、複雑なカテーテル設計に必要なあらゆるポリマー加工技術へのアクセスを提供しながら、サプライチェーン管理を簡素化する単一供給源サプライヤー関係の恩恵を受けています。 医療用PEEKチューブ市場の成長と業界動向 の需要 医療機器のPEEKチューブ は、低侵襲手術、心臓インターベンション、および神経インターベンション処置の広範な拡大を世界中で追跡してきました。処置量が増加し、デバイス設計がより洗練されるにつれて、より高性能の構造チューブ材料の必要性により、従来のポリマーチューブから PEEK ベースのコンポーネントへの移行が加速しています。 医療用覗くチューブ Market Growth Index (2019 = 100) 100 120 140 160 180 2019 2020 2021 2022 2023 2025 2027E 180, 104->172, 109->162, 118->144, 132->120, 155->82, 185->30 --> 予測される 医療用覗くチューブ 一般的な医療用ポリマーチューブ 指数ベース 2019 = 100; 2027 年までの業界の CAGR 傾向に基づく予測値。 折れ線グラフは、医療用 PEEK チューブの成長軌跡を、より広範な一般の医療用ポリマー チューブ市場と対比させています。 PEEK ラインのより急な傾きは、推定値を反映しています。 10～13%のCAGR 一般的な医療用ポリマーチューブセグメントの約 6 ～ 8% と比較して、PEEK 固有のチューブ需要では約 6 ～ 8% です。この優れた性能は、PEEK の特性プロファイルが差別化された仕様を要求する、ロボット手術器具、次世代心臓アブレーション カテーテル、高精度薬物送達システムなど、高価値かつ高仕様のデバイス カテゴリへのこの材料の浸透を反映しています。デバイスエンジニアと調達マネージャーは、 医療用覗くチューブ Supplier したがって、企業は生産能力と能力が拡大している一方で、適格なサプライヤーの選択が依然として重要なリスク管理上の決定である供給環境で事業を行っています。 医療用 PEEK チューブ サプライヤーの選択: 主要な評価基準 調達 医療機器のPEEKチューブ 適切な製造パートナーからの製品は、デバイスの品質、規制順守、サプライ チェーンの回復力に長期的な影響を及ぼします。以下の評価フレームワークは、医療機器メーカーが認定する際に適用すべき基準の概要を示しています。 医療用覗くチューブ Manufacturer 開発または商用プログラムの場合。 品質管理システム: ISO 13485 認証は基本要件です。監査の準備状況と文書化された設計管理、プロセス検証 (IQ/OQ/PQ)、および不適合管理は、証明書自体を超えて重要な運用指標です。 材料のトレーサビリティ: 認定サプライヤーからの PEEK 樹脂のロット間のトレーサビリティは、製造記録を通じて維持され、適合証明書に記載されているため、デバイスの規制申請には交渉の余地がありません。 寸法能力: 設計に関連する特定の公差については、SPC データとプロセス能力指数 (Cpk) をリクエストします。有能なサプライヤーは、標準寸法に使用できるこのデータを保有しており、プロセス検証中にカスタム仕様に合わせてデータを生成できます。 カスタム Development Experience: サプライヤーの実績を評価する カスタム医療用PEEKチューブ 同様の複雑さと量のプロジェクト。可能な場合は、ケーススタディの例をリクエストし、顧客の連絡先を参照してください。 後処理能力: サプライヤーが、組立ステップとサプライチェーンのタッチポイントを削減する二次作業 (切断、チップ成形、コーティング、接着、レーザーマーキング) を提供できるかどうかを検討してください。 規制文書パッケージ: プロフェッショナル OEM 医療用 PEEK チューブ サプライヤーは、文書タイプごとにカスタマイズされた要求を必要とせずに、FDA および EU MDR 提出要件に合わせた標準文書パッケージを提供します。 よくある質問 Q1: PEEK は何の略ですか?また、なぜ医療用チューブに使用されるのですか? PEEKはポリエーテルエーテルケトンの略です。このポリマーは、高い引張強度、摂氏 250 度までの熱安定性、蒸気滅菌適合性、MRI 放射線透過性、実証済みの生体適合性を独自に組み合わせているため、医療用チューブに使用されています。これらの特性は、単一の競合ポリマーでは完全には再現できません。 Q2: 医療用 PEEK チューブは生体適合性があり、患者と接触しても安全ですか? はい。 ISO 13485 条件に基づいて製造された医療グレードの PEEK チューブは、ISO 10993 および USP クラス VI 規格に基づいて評価されます。その化学的に不活性な芳香族構造は、生理学的条件下で可塑剤や分解生成物を浸出させず、血液接触および組織接触デバイス用途での使用をサポートします。 Q3: 医療用 PEEK チューブは蒸気滅菌できますか? はい、これは PEEK の臨床的に最も重要な利点の 1 つです。 PEEK は寸法安定性を維持し、摂氏 134 度でのオートクレーブ サイクルを繰り返してもその機械的特性を維持するため、蒸気滅菌が推奨または必須の滅菌方法である再利用可能な医療機器に適しています。 Q4: 医療用 PEEK チューブで達成可能な最小肉厚はどれくらいですか? 高精度の医療用 PEEK チューブは、通常、約 100 ミクロンから始まる肉厚で製造されます。これはポリイミド（約 12 μm に達する場合もあります）より厚いですが、他の多くの構造ポリマーよりは薄いため、PEEK は約 1.5 フレンチ以上のカテーテル サイズに対して強力なルーメン効率を提供できます。 Q5: PEEK チューブは OEM カテーテル設計用にカスタマイズできますか? はい。経験豊富な OEM/ODM 医療用 PEEK チューブ メーカーは、カスタム OD/ID の組み合わせ、マルチルーメン構成、テーパー剛性プロファイル、表面コーティング、レーザー マーキングをサポートしています。カスタム プログラムは、プロトタイプから商業生産まで、完全な寸法と高品質のドキュメントでサポートされます。 Q6: 医療用 PEEK チューブは MRI イメージング環境と互換性がありますか? はい。 PEEK は完全に X 線透過性で非磁性であるため、MRI または X 線透視イメージングで画像アーチファクトが生成されません。このため、MRI ガイド下インターベンションで使用されるカテーテル システムに好ましい構造材料となっていますが、金属で強化された代替品では画像干渉が生じて処置の精度が低下します。

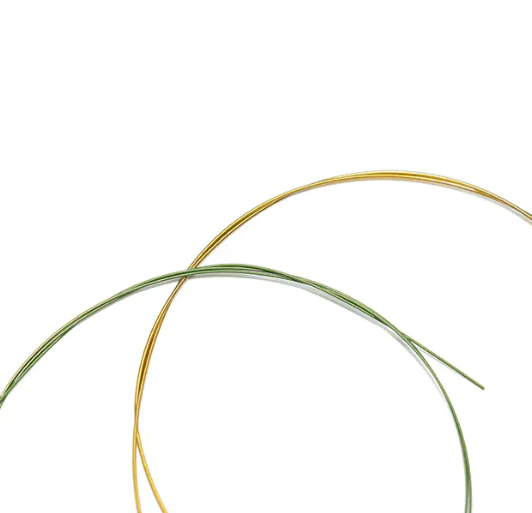

短い答え: なぜ ポリイミドチューブ カテーテル設計の主流 ポリイミド チューブがカテーテルに使用される主な理由は、その極薄壁構造、高い引張強度、並外れた熱的および化学的安定性の優れた組み合わせです。 — 同じ寸法スケールでは他のポリマー チューブ クラスが匹敵できない特性。カテーテルの設計者が、曲がりくねった血管の解剖学的構造を操作したり、正確なトルクを伝達したり、外径 1 mm 未満のデバイスに複数のルーメンを統合したりする必要がある場合、 医療グレードのポリイミドチューブ エンジニアリング材料として最適になります。 従来のポリマーチューブとは異なり、 ポリイミドチューブ For Catheters 12 ミクロン未満の壁厚でも構造的完全性を維持できるため、メーカーは外形に対する内腔直径を最大化できます。これは、流体の流れの改善、デバイスの追跡可能性の向上、低侵襲性の患者エクスペリエンスに直接つながります。次のセクションでは、心臓病学、神経血管処置、および低侵襲手術においてポリイミドが好ましい選択肢となる材料科学、性能ベンチマーク、臨床応用について説明します。 ポリイミドを際立たせる材料特性 ポリイミドポリマー鎖は、堅固な芳香族骨格を形成するイミド結合上に構築されています。この分子構造は、競合する医療グレードのポリマーにはほとんど匹敵しない特性プロファイルを担っています。 薄肉ポリイミドチューブ 肉厚が 25 ミクロン未満のレベルにまで減少しても、機械的剛性は維持されます。これは、マイクロカテーテル システムの重要な要件です。 主要な物理的および化学的特性 表 1: ポリイミドと一般的な医療用チューブポリマーの特性プロファイルの比較 プロパティ ポリイミド(PI) 覗く PTFE ナイロン 引張強さ(MPa) 170-230 100-170 20-35 50-90 分。壁の厚さ (μm) ~12 ~100 ~150 ~80 連続温度(C) 最大260 最大250 最大260 最大100件 耐薬品性 素晴らしい とても良い 素晴らしい 中等度 上記のデータは、ポリイミドの主な利点、つまり周囲の壁の厚さを最小限に抑えることができることを強調しています。 12ミクロン の引張強度を維持しながら、 170～230MPa 。この組み合わせは、同等の寸法の 覗く、PTFE、またはナイロンでは達成できません。 極薄ポリイミドチューブ それ自体が精密医療機器製造におけるカテゴリーです。 性能ベンチマーク: ポリイミドと代替品 理由を理解する ポリイミドチューブ Medical Applications 劇的に成長しているカテーテルでは、壁対内腔比、耐キンク性、トルク伝達、生体適合性など、カテーテル技術者が最も重視する指標全体で性能を比較する必要があります。以下のレーダー チャートは、最も一般的に考慮される 3 つの材料の 5 つの重要なカテゴリにわたる正規化された性能スコアを示しています。 材料性能レーダー: カテーテルチューブの比較 壁の薄さ 引張強さ 耐キンク性 トルク伝達 生体適合性 ポリイミド(PI) 覗く PTFE スコアスケール: 0-100 (正規化されたエンジニアリングパフォーマンス指数) 5 つの重要なカテーテル性能指標にわたってポリイミド、PEEK、PTFE を比較したレーダー チャート。 レーダーの比較は、ポリイミドのバランスの取れた卓越性を説得力のある例としています。 PTFE はその長い臨床歴史を考慮すると生体適合性に関しては優れていますが、引張強度が比較的低く、耐キンク性が低いため、マイクロボアのカテーテル本体への用途は限られています。 PEEK は強固な引張強度を備えていますが、超薄壁に加工することはできません。 小径ポリイミドチューブ 定期的に達成します。 5 つの軸すべてにわたるポリイミドの角度優位性は、ポリイミドが現代のマイクロカテーテル設計の構造的バックボーンとなっている理由を反映しています。このビジュアルは、単一の競合材料がポリイミドの多軸性能の利点を同時に再現できないことを明らかにしています。 超薄壁構造がカテーテル設計をどのように変えるか 壁の厚さと内径の関係は、カテーテル設計における中心的なエンジニアリング張力です。壁にマイクロメートルが追加されるごとに、液体の送達、ガイドワイヤの通過、またはデバイスの展開に利用できる内腔が減少します。 極薄ポリイミドチューブ 壁対外径比を達成することでこの張力を解決し、設計者はデバイスの外側の設置面積を増やすことなく内腔スペースを再利用できるようになります。 チューブ材質別の達成可能な最小肉厚 (μm) ポリイミド(PI) ～12μm ナイロン ～80μm 覗く ～100μm PTFE ～150μm シリコーン ～200μm 値が低いほど、達成可能な壁が薄くなることを示します。これは、薄型カテーテル システムにとって重要な利点です。 この劇的な肉厚の利点 - ポリイミド ～12 um、シリコンは～200 um - ルーメン効率に直接変換されます。外径0.5mmのカテーテルの場合、シリコンから マイクロボアポリイミドチューブ 有効内腔直径を 30 ～ 40% 増加させることができ、デバイスが臨床的に達成できる内容が根本的に変わります。これはわずかな改善ではありません。それは、014 ガイドワイヤーを通過できるデバイスと通過できないデバイスの違いです。上の棒グラフは、このギャップを視覚的に否定できないものにし、エンジニアがカテーテルのコンセプト開発の初期段階で材料選択を決定するための素早い参照を提供します。 サブミリカテーテルの実用的なルーメンゲイン ターゲット外径が 0.70 mm (約 2.1 フレンチ) の神経血管塞栓術用に設計されたカテーテルを考えてみましょう。壁厚 150 μm の PTFE インナーライナーの場合、ID は約 0.40 mm になります。で構築された同じデバイス 薄肉ポリイミドチューブ 25 um の壁では、約 0.65 mm の ID が達成されます。 内腔面積が 62.5% 増加 。これにより、解剖学的構造が許容する同じ外側プロファイル内で、より大きなコイル、高粘度の塞栓剤、または併用薬物送達の通過が直接可能になります。 医療用途: ポリイミドチューブが使用される場所 ポリイミドチューブ Medical Applications 事実上すべてのカテーテルベースの介入分野に及びます。共通しているのは、構造の完全性、正確なトルク制御、寸法安定性を維持しながら、狭くて曲がりくねった解剖学的経路を通して機能的なデバイスを送達する必要があるということです。以下は、ポリイミドベースのカテーテル構造が測定可能な価値を追加する主な臨床分野です。 神経血管マイクロカテーテル: 遠位頭蓋内血管系にアクセスするには、OD が 1.5 ～ 1.7 フレンチ程度であることが必要です。ポリイミドの耐キンク性とトルク忠実性により、オペレーターは曲がりくねった頸動脈サイフォンと遠位 MCA 分岐を操作できます。 電気生理学 (EP) カテーテル: 薄肉チューブにより、より高密度の電極間隔とより小さなシャフト直径が可能になり、複雑な不整脈アブレーション処置における病変マッピングの解像度が向上します。 薬物送達システム: 標的腫瘍薬送達用の注入マイクロカテーテルには、正確な容量制御が必要です。ポリイミドチューブの寸法安定性により、ルーメンクリープを発生させることなく、送達量がプログラムされたパラメータに一致することが保証されます。 内視鏡および腹腔鏡器具: 薄型内視鏡の作業チャネルは、ポリイミドの剛性と薄壁の組み合わせの恩恵を受け、デバイスの細さを維持しながらツールの通過を可能にします。 バスキュラーアクセスシース: 編組または強化されたポリイミド シャフトは、末梢および中心血管処置における確実なアクセスに必要なカラム強度を提供します。 ガイドワイヤーコイルフォーマー: 寸法精度と耐熱性 小径ポリイミドチューブ 親水性ガイドワイヤー システムのコアコンポーネントに最適です。 医療用途別のポリイミドチューブ使用の推定シェア (%) 0 10 20 30 40 38% 神経血管 22% EP カテーテル 17% ドラッグデリバリー 12% 内視鏡検査 7% 血管アクセス 4% ガイドワイヤー 分布は、カテーテル OEM 調査および出版された文献からの業界アプリケーション データに基づいた指標です。 神経血管アプリケーションは、推定で最大の単一セグメントを占めます。 38% カテーテル製造におけるポリイミドチューブの消費量。頭蓋内血管系の極端なナビゲーション課題（最小 0.5 mm の血管、90 度の分岐角、壊れやすい血管壁）は、他の材料では及ばないところでポリイミドが合格するという厳しいテストを生み出します。電気生理学は、世界で 2 番目に大きなセグメントを占めています。 22% これは、心房細動治療のための心臓アブレーション処置の世界的な急速な成長を反映しています。上の縦棒グラフを使用すると、デバイス エンジニアと調達チームは、より広範な医療用ポリイミド チューブ エコシステム内でアプリケーションを文脈化することができます。 PI/PTFE 複合チューブ: 潤滑性ソリューション 純粋なポリイミドチューブは優れた構造性能を発揮しますが、特定のカテーテル用途では内面にさらなる潤滑性が必要です。繰り返しのガイドワイヤー交換、洗浄内腔のフラッシング、または塞栓剤の注入を必要とする処置はすべて、チューブ内部と通過する器具または流体との間の摩擦の低減による恩恵を受けます。ここが PI/PTFE複合チューブ どちらの材料も単独では達成できない、魅力的なエンジニアリング ソリューションを提供します。 複合構造では、PTFE が共処理されるか、ポリイミド構造の外層にインナーライナーとして適用されます。 PTFE はその特徴的な低い摩擦係数 (静的 CoF は 0.04 ～ 0.10 と低い) に貢献し、ポリイミド コンポーネントは半径方向の剛性、カラム強度、およびカテーテルの前進や操作による機械的負荷によるチューブ全体の変形を防ぐ寸法精度を提供します。その結果、次のようなチューブ システムが完成します。 十分に滑らかな内壁 構造的に堅牢な外殻 - 単一材料のチューブ設計では相互に排他的な特性。 摩擦係数の比較：カテーテル内腔の材質 内腔材料の摩擦係数と接触圧力 0.00 0.10 0.20 0.30 0.40 低い 中低 中 高 接触圧力 ナイロン PIのみ PI/PTFE複合材 純粋な PTFE 摩擦係数が低いため、ガイドワイヤーの追従性が向上し、処置の抵抗が軽減されます。 上のグラフは基本的なトレードオフを示しています。純粋な PTFE は最低の摩擦値を達成しますが、構造的サポートを犠牲にします。一方、ナイロンは形状を維持しますが、高い摩擦抵抗を生み出します。 PI/PTFE複合チューブ occupies the optimal middle ground - ポリイミド主鎖の構造的完全性を維持しながら、0.07 ～ 0.10 の範囲の摩擦係数を実現します。カテーテル操作者にとって、これは、ガイドワイヤ交換がよりスムーズになり、処置にかかる力が減り、患者の不快感が軽減され、介入中のデバイスの動作がより予測可能になることを意味します。折れ線グラフ形式により、高負荷下で大幅に悪化するナイロンとは異なり、PI/PTFE 複合材の性能が広い圧力範囲にわたって一貫していることが簡単にわかります。 マイクロボアポリイミドチューブの寸法精度と一貫性 医療機器の製造においては、寸法の一貫性が公称寸法と同じくらい重要です。あ マイクロボアポリイミドチューブ 内径 0.20 mm プラスまたはマイナス 0.005 mm で指定されたコンポーネントは、生産高のメートルごとにその公差を確実に満たす必要があります。これは、肉厚や真円度のわずかな変化でも、編組補強材の組み立て、遠位先端の結合、またはコネクタ ハードウェアの適合に影響を与える可能性があるためです。 の製造に使用される高度な押出およびコーティングプロセス 医療グレードのポリイミドチューブ 生産工程全体でプラスまたはマイナス 0.005 mm の外径公差とプラスまたはマイナス 2 μm 以内の壁厚均一性を達成します。これらの仕様は、レーザーマイクロメトリーのインライン測定と統計的工程管理 (SPC) チャート作成によって検証され、メーターごとに手作業で検査することなく、チューブのすべてのリールが寸法要件を満たしていることが保証されます。 生産期間にわたる OD 許容差の一貫性 (SPC 管理図) UCL ノム。 LCL 0.005 0.000 -0.005 プロダクションサンプルポイント すべてのサンプル ポイントはプラス/マイナス 0.005 mm の管理限界内に十分に収まっており、高いプロセス能力を示しています。 上記の SPC 管理図は、医療機器コンポーネントの認定に必要な寸法規律の種類を表しています。すべての生産サンプルは管理限界内に十分に収まっており、上限または下限の管理ラインに近づくデータ ポイントはありません。このレベルのプロセス能力は、適切に制御されたポリイミド押出操作で通常 1.67 を超える Cpk 値を特徴とし、カテーテル OEM が自信を持ってポリイミド チューブからコンポーネントを構築できるようにし、受入検査の負担を軽減し、より無駄のない組み立てプロセスを可能にします。一貫した工程能力データは専門家から得られる重要な成果物です 医療グレードのポリイミドチューブ サプライヤーがデバイス設計履歴ファイルのドキュメントをサポートする場合。 生体適合性と規制に関する考慮事項 患者の組織または体液と接触する医療機器での使用を目的とした材料は、関連する国際規格に基づいて生体適合性を証明する必要があります。のために 医療グレードのポリイミドチューブ これは、医療機器の生物学的評価に関する国際的に認められた一連の規格である ISO 10993 の要件を満たすことと、インプラントおよび機器の用途に適用される USP クラス VI プラスチック試験を満たすことを意味します。 医療機器のチューブに使用されるポリイミド ポリマーは、細胞毒性、感作性、全身毒性、血液適合性に関して広範囲に評価されています。ポリイミドに熱的および機械的強度を与える芳香族イミド結合は、生理的条件下では化学的にも不活性です。これは、ポリマーが人体に遭遇する温度および pH 範囲で可塑剤、モノマー、または分解生成物を容易に浸出しないことを意味します。この化学的安定性は、規制当局への提出において浸出性化学物質の懸念に対する厳しい監視に直面している可塑化 PVC や特定のポリウレタン配合物に比べて、大きな利点です。 医療用ポリイミドチューブの主要な規制と品質のマイルストーン ISO 10993 生物学的評価 - 機器の接触分類に該当する細胞毒性、感作、皮内反応性、全身毒性試験 USP クラス VI プラスチック試験 - 生物学的不活性性を確認するための全身注射および移植試験 ISO 13485 品質マネジメントシステム - 医療機器部品サプライヤーに求められる製造品質基準 原材料のトレーサビリティ - FDA 21 CFR Part 820およびEU MDR 2017/745の要求に従って、ポリイミド樹脂および複合添加剤のロット間のトレーサビリティを文書化 抽出物と浸出物プロファイル - 模擬使用条件下での潜在的な抽出物の化学的特性評価。クラス II および III のデバイス申請に関して規制当局からの要求がますます高まっています。 カテーテルメーカーの調達 ポリイミドチューブ For Catheters 生体適合性試験レポート、原材料適合証明書、プロセス検証文書を含む完全な材料データ パッケージを要求する必要があります。この文書は、世界中の規制申請のためのデバイス メーカーの技術ファイルの重要な部分を形成します。 市場の成長：医療分野におけるポリイミドチューブの需要 高性能医療用ポリマーチューブの世界市場は、低侵襲手術量の拡大、世界人口の高齢化、構造的心臓インターベンション、ロボット支援手術、閉ループ薬物送達システムなどの次世代カテーテルベースの治療法の継続的な開発により、持続的な成長軌道を描いています。このより広範な市場の中で、 ポリイミドチューブ Medical Applications 最も急速に成長しているサブセグメントの 1 つです。 予測される成長: 医療用ポリイミドチューブ市場 (指数: 2019 = 100) 100 125 150 175 200 2019 2020 2021 2022 2023 2025 2027E 推定 予測される 2025 ～ 2027 年の値は、業界の成長軌道に基づいた将来の予測値です。指数基準年 2019 = 100。 上記の成長指数は、 年間平均成長率 (CAGR) は約 12 ～ 14% 2019年から2020年代半ばまで医療用ポリイミドチューブセグメント向け。主な需要要因としては、特に脳卒中治療や脳動脈瘤管理における神経介入処置量の世界的な拡大や、心房細動治療における電気生理学的アブレーション処置の採用の加速などが挙げられます。 2025 年以降に加速すると予測されるのは、ロボット カテーテル システムと次世代の構造的心臓装置の採用増加を反映しています。折れ線グラフの上向きの軌跡は、ポリイミドの工学的利点が医療機器サプライ チェーン全体で測定可能な商業的勢いに変換されていることを裏付けています。 処理およびカスタマイズ機能 カテーテル OEM およびデバイス エンジニアにとって、ポリイミド チューブの高度な加工サービスを利用できることは、材料の固有の特性と同じくらい重要です。情報源の能力 小径ポリイミドチューブ カスタム構成（特定の OD/ID の組み合わせ、ターゲットの剛性プロファイル、共押出層、または接着複合構造）では、開発時間と社内の材料処理インフラストラクチャの必要性が直接的に削減されます。 先進的なポリイミド チューブ メーカーが提供する主要な加工能力には、外径が 0.1 mm 未満から 5 mm を超える範囲の単層および多層チューブの押出加工が含まれます。精密な切断とレーザー加工によるきれいな端部の準備。組み立て準備が整ったコンポーネントの先端形成、フレアリング、および接着。カテーテルの用途に応じて親水性または疎水性の表面仕上げを追加するコーティング サービスも提供します。単一のサプライヤーで押出成形、コーティング、後処理の専門知識を組み合わせることで、サプライチェーンの複雑さが軽減され、デバイス開発サイクル中の設計反復の迅速化が可能になります。 Ningbo Linstant Polymer Materials Co., Ltd.は 2014 年に設立され、4 人以上のチームで運営されています。 従業員400名 は、まさにこの統合モデルを中心に製造プラットフォームを構築しました。彼らの焦点は OEM/ODM医療用チューブ供給 - 押し出し加工、コーティング、後処理を 1 つ屋根の下で組み合わせることで、一貫した製品品質とあらゆる段階での文書化されたプロセス管理により、最初のプロトタイプから商用生産までカテーテル メーカーをサポートできるようになります。ポリイミド チューブを扱う医療機器メーカーは、数十年にわたるポリマー加工の専門知識と、精度、安全性、および多様な加工能力への取り組みから恩恵を受けています。 ポリイミドチューブを指定する際の設計上の考慮事項 カテーテル用途にポリイミド チューブを指定するエンジニアは、材料の選択とチューブの仕様を最終決定する前に、次のパラメータを体系的に評価する必要があります。 表 2: ポリイミド カテーテル チューブ選択のための設計仕様チェックリスト パラメータ 設計上の考慮事項 代表的な範囲 外径 解剖学的アクセス制約、シースの互換性 0.08～5.0mm 肉厚 ルーメンの最大化と破裂圧力の要件 12～300μm ルーメン数 多機能カテーテルには 2 ～ 5 ルーメンが必要な場合があります 1-5 剛性プロファイル 近位部の剛性は押し込みやすさを、遠位部の柔軟性はナビゲーションを実現します。 テーパーまたはセグメント化 表面処理 親水性コーティング、PTFE ライニング、またはベア PI アプリケーションに依存する 滅菌適合性 EO、ガンマ線、電子ビーム。 PI は通常、この 3 つすべてを許容します EO とガンマが優先 これらのパラメータを事前に適切に指定すると、コストのかかる後期段階での設計変更を防ぐことができます。エンジニアはまた、その用途に造影剤、生理食塩水、ヘパリン添加溶液、または高圧での造影剤への曝露が含まれるかどうかも考慮する必要があります。すべてのシナリオはポリイミドでうまく処理できますが、ISO 13485 要件に合わせた堅牢な設計管理プロセスの一環として設計入力記録に文書化する必要があります。 よくある質問 Q1: ポリイミドチューブが医療用カテーテルに適している理由は何ですか? ポリイミドは、極薄壁、高い引張強度、優れた化学的安定性というユニークな組み合わせを提供します。これらの特性により、カテーテルの設計者は、血管の安全なナビゲーションに必要な構造的完全性を維持しながら、内腔スペースを最大化することができます。 Q2: 医療機器用のポリイミドチューブの壁はどの程度まで薄くできますか? 医療グレードのポリイミド チューブは、約 12 ミクロンという薄い壁厚で製造できます。これは、同等の寸法の PTFE (約 150 μm)、PEEK (約 100 μm)、またはナイロン (約 80 μm) よりも大幅に薄いため、小型カテーテルのルーメン効率を向上させることができます。 Q3: ポリイミド チューブはカテーテルの使用に生体適合性がありますか? はい。医療グレードのポリイミド材料は、ISO 10993 および USP クラス VI 規格に従って評価されています。このポリマーの化学的に不活性な芳香族主鎖は、生理学的条件下で可塑剤や分解生成物を容易に浸出させず、血液接触デバイス用途への適性を裏付けています。 Q4: PI/PTFE 複合チューブとは何ですか?いつ使用されますか? PI/PTFE複合チューブ combines a PTFE inner lining with a polyimide structural outer layer. It is used when catheter applications require both low friction for smooth guidewire passage and structural rigidity to prevent deformation - common in neurovascular and coronary micro-catheter designs. Q5: ポリイミド チューブを OEM カテーテル設計用にカスタマイズできますか? はい。専門の OEM/ODM サプライヤーは、カスタムの OD/ID の組み合わせ、マルチルーメン構成、さまざまな剛性プロファイル、およびオプションの表面コーティングを備えたポリイミド チューブを提供します。カスタム仕様は、文書化されたプロセス管理により、プロトタイプから本格的な商業生産までサポートされます。 Q6: 小径ポリイミドチューブは標準的な医療用ポリマーとどう違うのですか? ポリイミドは、ミリメートル未満の外径でも、シリコーンや軟質ポリウレタンよりも大幅に優れた耐キンク性とカラム強度を維持します。ほとんどのポリマーとは異なり、ポリイミドは非常に小さな直径でカラム強度を達成するために編組や補強を必要としないため、カテーテルの構造が簡素化され、コンポーネントの総断面積が減少します。

耐キンク性、トルク伝達、圧力耐性が交渉の余地のないカテーテル用途の場合、 強化されたカテーテル チューブは、強化されていない代替品よりも明確な選択肢です 。要件が曲がりくねった解剖学的構造でのナビゲーション、持続的な高圧送達、または長いシャフト長にわたる一貫した押しやすさのいずれであっても、適切な補強構造 (編組、コイル、またはハイブリッド) の選択は、デバイスのパフォーマンスと患者の安全に直接影響します。 このガイドでは、鉄筋の種類、基材、壁の構成、アプリケーション固有のトレードオフなど、主要な決定ポイントをすべて説明します。そのため、エンジニアリング チームは自信を持って仕様からサプライヤーの認定に進むことができます。 最新のカテーテル設計において補強が不可欠である理由 強化されていないポリマーチューブは横方向の圧縮で潰れ、きつい曲がりでねじれ、長い距離ではトルクの忠実度が失われます。これらの故障モードは、遠位端での正確な制御が重要なインターベンショナル カテーテル、ガイド シース、および内視鏡付属品では容認できません。 編組強化チューブ コイル強化構造は、チューブ壁内に構造層を埋め込むことでこれらの問題を解決します。その結果、チューブは応力下でも内腔の形状を維持し、回転力を長さに沿って効率的に伝達し、強化されていない相当物が破裂するような内圧に耐えることができます。 強化されたカテーテルチューブの主な性能上の利点は次のとおりです。 耐キンク性 — 補強されていないチューブが潰れてしまうような曲げ半径でも内腔の開存性を維持します。 トルク応答性 — 1:1 のトルク伝達により、近位ハンドルから遠位先端の正確なステアリングが可能になります。 破壊圧力耐性 — 強化された壁は、構造に応じて 300 psi から 1,200 psi 以上の圧力をサポートします。 寸法安定性 — ルーメン ID は外部圧縮または真空条件下でも一定のままです。 ブレイド vs コイル: 適切な補強アーキテクチャの選択 2 つの主要な補強構造 (編組とコイル (スプリング)) は、根本的に異なる機械的プロファイルを提供します。これらの中から選択するには、アプリケーションの主要な機械的要求を理解する必要があります。 編組強化チューブ で 編組強化チューブ ステンレス鋼またはポリエステルのフィラメントは、外側ジャケットが適用される前に、制御された編組角度 (通常は 45° ～ 75°) でマンドレルの周囲に織り込まれます。編組角度は、トルク伝達と長手方向の柔軟性のバランスに直接影響します。 あ より高い編組角度 (75° に近づく) フープの強度と破裂圧力耐性が向上します。 あ 低い編組角度（45°に近い） トルク伝達と軸方向の剛性が向上します。 ステンレス鋼編組 (最も一般的な 304 または 316L) は、超過の破裂圧力をサポートします。 1,000psi 典型的なカテーテルシャフト直径で。 ポリエステル編組は、MRI との互換性を維持しながら、低圧用途に十分な強度を提供します。 コイル（スプリング）強化チューブ コイル補強には、チューブ壁に埋め込まれた螺旋状に巻かれたワイヤーが使用されます。この構造により、柔軟性を保ちながら耐キンク性とコラム強度に優れています。オープンピッチ コイルにより、内腔の開通性を失うことなくチューブを圧縮したり伸長したりできます。これは、内視鏡やフレキシブル スコープ シャフトの設計において特に有益です。 コイルチューブの提供 優れた耐キンク性 ブレードに比べて狭い曲げ角度で使用できます。 トルク伝達は編組よりも低いため、コイルは正確な回転制御が必要な用途には理想的ではありません。 ハイブリッドコイル編組構造は、両方の層を組み合わせて次のことを実現します。 耐キンク性と高いトルク忠実度の両方 複雑な解剖学的構造にアクセスするデバイス。 プロパティ 編組強化チューブ コイル強化チューブ ハイブリッド（編組コイル） トルク伝達 素晴らしい 中等度 とても良い 耐キンク性 良い 素晴らしい 素晴らしい バースト圧力 非常に高い 中等度 高 柔軟性 良い とても良い 良い MRI の互換性 線材により異なります 線材により異なります 線材により異なります 代表的な用途 ガイドカテーテル、イントロデューサーシース 内視鏡、フレキシブルシャフト 操作可能なカテーテル、複雑なアクセス 表 1: 編組、コイル、ハイブリッド補強構造の性能比較 多層医療用チューブ: 壁構造がどのようにパフォーマンスを向上させるか 医療用多層チューブ これにより、カテーテル シャフト壁の各層が異なる機能を果たすことができ、単一素材の単層チューブでは達成できない性能の組み合わせが可能になります。典型的な 3 層強化カテーテル構造は次のもので構成されます。 でner liner — 通常は PTFE または FEP で、ガイドワイヤまたはデバイスの通過に低摩擦表面を提供し、摩擦係数は 0.04 と低くなります。 強化層 — ステンレス鋼の編組、コイル、またはハイブリッド構造を接着結合層に埋め込むか、インナーライナーとアウタージャケットに直接接着します。 アウタージャケット — 柔軟性、接着性、親水性コーティングの密着性などの表面特性のバランスを考慮して選択される PEBAX、ナイロン、またはポリウレタン。 シャフトの長さに沿って外側ジャケットの素材を変更することで、さまざまな剛性プロファイルを実現できます。たとえば、近位端でより硬い ペバックス72D を使用し、遠位端でより柔らかい ペバックス35D に向かって先細になっています。この勾配剛性設計は、高性能ガイド カテーテルおよびマイクロカテーテルの特徴です。 強化構造による典型的な破裂圧力 (psi) 破裂圧力 (psi) 200 400 600 800 1000 1200 150 非強化 500 コイル 1050 ブレイド(SS) 850 ハイブリッド でdicative burst pressure ranges by reinforcement type; actual values depend on OD, wall thickness, and material 耐キンク性の医療用チューブ: 曲げ形状と構造がどのように相互作用するか キンクは、曲げ部の内壁にかかる圧縮応力がチューブの構造能力を超えると発生します。 耐キンク性の医療用チューブ 壁の形状、補強構造、材料の選択を組み合わせることによって、この問題に対処します。 重要なパラメータは最小曲げ半径 (MBR)、つまりチューブがよじれや永久変形なしに耐えられる最もきつい曲げです。実用的なベンチマーク: 非強化 PEBAX tubing (OD 5F): MBR approximately 25～35mm . コイル-reinforced PEBAX tubing (same OD): MBR reduced to approximately 10～15mm . 編組強化ナイロンチューブ：MBR程度 15～20mm 代替コイルよりも大幅に高い破裂圧力を備えています。 壁厚対外径比も重要な役割を果たします。チューブ付き 壁対外径比 0.15 以上 一般に、ルーメン対外径比は小さくなりますが、薄壁構造よりも大幅に優れた耐キンク性を示します。 経橈骨動脈アクセスや経中隔穿刺など、90°を超える曲げ角度で解剖学的構造にアクセスする必要がある用途では、ハイブリッド コイル編組構造が最も信頼性の高いエンジニアリング ソリューションとなります。 高圧強化チューブ: 要求の厳しい用途のための設計上の考慮事項 高圧強化チューブ 動力注入ポート、造影剤送達カテーテル、高圧バルーン膨張シャフトなどの用途に必要です。これらの用途では、内部圧力がかかる可能性があります。 300 ～ 1,200 psi — 強化層の正確なエンジニアリングを必要とする値。 強化されたカテーテル チューブの破裂圧力性能は、4 つの設計変数によって制御されます。 線径 — 太いワイヤーは破裂圧力を高めますが、柔軟性を低下させます。 0.03 mm ～ 0.10 mm のステンレス鋼ワイヤ直径は、ほとんどのカテーテル用途に対応します。 ピック数（編組密度） — ピック数が多いほど (1 インチあたりのワイヤーの交差数が多いほど)、フープの強度が増加します。一般的な範囲: 1 インチあたり 30 ～ 80 ピック (PPI)。 ワイヤーキャリア数 — キャリアが増えると、壁のカバー範囲とバースト性能が向上します。 16 キャリア編組が標準です。 32 個のキャリア構造により、要求の厳しい高圧用途に対してより高いカバー力を提供します。 ジャケットの素材と接着 — 圧力下での層間剥離を防ぐために、外側のジャケットは編組を完全にカプセル化する必要があります。熱リフロー接合は、高信頼性のジャケット接着のための標準プロセスです。 強化カテーテルチューブのアプリケーションベースの選択マトリックス 以下の表は、一般的なカテーテルの用途を、適切な補強構造、基材、および主要な性能目標にマッピングしています。 あpplication 補強タイプ ジャケット素材 主要な要件 ガイディングカテーテル SSブレイド ナイロン/ペバックス トルク、破壊圧力 マイクロカテーテル SSブレイド (fine wire) ペバックス 35D～55D 柔軟性, trackability でtroducer Sheath ブレードまたはコイル ペバックス/ポリウレタン 耐キンク性, column strength 造影剤注入カテーテル 高-density SS Braid ナイロン12 高 pressure (800–1200 psi) 内視鏡アクセサリ コイル ペバックス / シリコーン 狭い曲げ半径、柔軟性 操縦可能なカテーテル シャフト ハイブリッド（編組コイル） PEBAX 勾配 耐トルクキンク性 表 2: カテーテルの用途別の補強構造と材料の選択 可変剛性プロファイル: シャフトに沿った柔軟性のマッチング 強化カテーテル設計の臨床的に最も重要な、そしてしばしば過小評価されている側面の 1 つは、シャフトの長さに沿った剛性の変化です。均一な硬さのカテーテルは、曲がりくねった解剖学的構造ではパフォーマンスが低下します。均一に柔らかいカテーテルは、抵抗を受けて前進するための推進力に欠けます。 最新のカテーテル シャフト設計では、いくつかの手法によるゾーン剛性管理が使用されています。 段階的なPEBAXジャケットのトランジション — PEBAX 72D (近位) から ペバックス25D (遠位先端) まで 2 ～ 4 つの個別のゾーンで構成され、シャフトに沿って剛性が 3 ～ 5 倍減少します。 可変編組被覆率 — 遠位端に向かってピック数またはキャリア数を減らすと、シャフト中間部のトルク応答を維持しながら先端セクションが柔らかくなります。 選択的なコイルピッチ変更 — 遠位セクションのコイルピッチが広くなり、より柔らかく、より適合性の高い先端ゾーンが作成されます。 カテーテル シャフトに沿った剛性プロファイル (例示) 相対剛性 近位 ミッドシャフト 遠位先端 低い ミッド 高 ユニフォーム PEBAX 72D ペバックス55D PEBAX 35D PEBAX 25D ゾーン PEBAX ジャケット遷移を使用した例示的な勾配剛性プロファイル 強化チューブの性能を高める表面処理とコーティング 強化されたカテーテルチューブの外面は、表面処理によってさらに加工され、臨床性能を向上させることができます。 親水性コーティング — 濡れた場合の表面摩擦を最大 90% 低減し、血管内のスムーズな移動を可能にし、血管の外傷を軽減します。 疎水性 (PTFE) コーティング — 血液の付着を防ぐ非粘着性の表面を提供し、長時間の使用での血栓形成のリスクを軽減します。 あntimicrobial surface treatments — 感染リスクの軽減が規制上および臨床上の優先事項である長期留置カテーテルに関連します。 放射線不透過性マーカーまたはストライプ — 埋め込まれた硫酸バリウムまたは三酸化ビスマス化合物により、シャフトに大きな剛性を与えることなく、カテーテルの位置を透視視覚化できます。 強化カテーテル チューブの供給に関する規制および品質要件 規制対象の医療機器用に強化されたカテーテル チューブを調達するには、寸法の適合以上のものが必要です。デバイスの製造元は、チューブの供給元から次のことを確認する必要があります。 ISO13485認証を受けた品質マネジメントシステム 編組/コイルの製造、共押出、後処理をカバーします。 GMP 準拠のクリーンルーム生産 (ISO クラス 7 または 8) による微粒子管理製造。 寸法および機械的一貫性の統計的サンプリング証拠を含むプロセス検証文書 (IQ/OQ/PQ)。 患者の組織または血液と接触するすべての材料に関する ISO 10993 に準拠した生体適合性データ。 510(k)、PMA、または CE テクニカル ファイルの提出をサポートするための、樹脂およびワイヤのロット番号、適合証明書、および工程内検査記録などの完全な原材料トレーサビリティ。 リンスタントについて 2014年の設立以来、 寧波林スタントポリマー材料有限公司 医療用ポリマーチューブの押出加工、コーティング、後加工技術を専門としています。医療機器メーカーに対する当社の誓約は、精度、安全性、多様なプロセス開発能力、一貫した生産物への取り組みです。 LINSTANT には、ほぼ多岐にわたる浄化ワークショップがあります。 20,000平方メートル そしてGMP要件に準拠しています。当社の施設には、さまざまなスクリュー サイズと単層/二層/三層共押出機能を備えた 15 の輸入押出ライン、8 つの PEEK 押出ライン、2 つの射出成形ライン、約 100 セットの製織/スプリング/コーティング装置、および 40 セットの溶接および成形装置が含まれます。これらのリソースを組み合わせることで、注文に対する効率的な履行能力が確保されます。 事業範囲: 当社の製品は、押出単層/多層チューブ、単ルーメン/マルチルーメン チューブ、単層/二重/三層バルーン チューブ、コイル/編組強化シース、特殊エンジニアリング材料 PEEK/PI チューブ、各種表面処理ソリューションなど、幅広いサイズをカバーしています。 よくある質問 Q1: 編組強化チューブとは何ですか?またどのように作られるのですか? 編組強化チューブは、制御された編組角度でマンドレル上にステンレス鋼またはポリエステルのフィラメントを織り、次に押出成形または熱リフローによって編組の上にポリマー ジャケットを適用することによって製造されます。その結果、同じ外径の強化されていないチューブよりも大幅に高い破裂圧力とトルク伝達を備えた多層構造が得られます。 Q2: 耐キンク性の医療用チューブと標準的なカテーテル チューブの違いは何ですか? 標準的なカテーテル チューブは、最小曲げ半径を超えて曲げるとよじれ、内腔が潰れ、液体やデバイスの通路がブロックされます。耐キンク性の医療用チューブは、コイルまたは編組補強材を使用してチューブ壁を座屈からサポートし、標準的なチューブが破損する原因となる曲げ角度や半径でも内腔の開存性を維持します。 Q3: 単層構造の代わりに多層医療用チューブを使用する必要があるのはどのような場合ですか? 医療用多層チューブ is indicated when no single material can simultaneously meet all performance requirements. For example, when a catheter must have a low-friction inner surface for guidewire passage (PTFE liner), embedded structural reinforcement, and a bondable outer surface for tip attachment or hydrophilic coating (PEBAX jacket) — a multi-layer construction is the engineered solution. Q4: 高圧強化チューブはどの程度の破裂圧力を達成できますか? 高圧強化チューブ using stainless steel braid with 32 carriers, high pick density, and a Nylon 12 jacket can achieve burst pressures exceeding 1,200 psi in standard catheter shaft diameters (4F–8F). Actual performance depends on wire diameter, braid angle, jacket material, and tubing OD — all of which should be confirmed through prototype testing during development. Q5: 強化カテーテルチューブは MRI 対応にできますか? はい。 MRI 対応の強化カテーテル チューブは、ステンレス鋼ワイヤーをポリエステル、PEEK、ニチノール フィラメントなどの非強磁性の代替品に置き換えます。ポリエステル編組チューブは、MRI 条件付きカテーテル設計では最も一般的な選択肢ですが、同等の形状のステンレス鋼編組構造よりも破裂圧力が低くなります。

どちらかを選ぶときは 医療用バルーンチューブ 標準的なカテーテル チューブの場合、答えは臨床用途によって異なりますが、制御された拡張、正確な圧力保持、または複雑なカテーテル バルーン システムが必要な処置の場合は、 バルーンチューブ 標準的なカテーテルチューブよりも常に優れた性能を発揮します 。この記事では、医療機器エンジニアや調達チームが情報に基づいた意思決定を行えるよう、主な違い、材料オプション、性能ベンチマーク、選択基準を詳しく解説します。 とは何ですか 医療用バルーンチューブ 標準的なカテーテルチューブとの違いは何ですか? バルーンチューブ 制御された圧力下での膨張と収縮のサイクル向けに特別に設計されています。繰り返しの機械的応力に耐え、膨張中に寸法精度を維持し、収縮後には元の形状に戻らなければなりません。対照的に、標準的なカテーテル チューブは主に流体輸送用に設計されており、半径方向の拡張性能よりも耐キンク性、柔軟性、内腔の開存性を優先しています。 構造的な違いは次のとおりです。 バルーンチューブ uses 多層共押出 (単層/二重/三層) により、壁の弾性と破裂圧力耐性を最適化します。 標準的なカテーテル チューブは通常、押しやすさを高めるために強化された編組またはコイル状の単層押出成形を使用します。 カテーテルバルーンチューブ 特定の破壊圧力定格を満たす必要があります。通常、用途に応じて 6 気圧から 20 気圧以上の範囲になります。 バルーンチューブの壁厚の公差は、通常、予測可能な膨張形状を保証するために±0.01 mm 以上に保たれます。 特徴 医療用バルーンチューブ 標準カテーテル チューブ 一次機能 制御された膨張/拡張 流体・電線通路 壁構造 多層共押出 単層または強化層 破壊圧力範囲 6～30気圧 通常は評価されない 壁の許容差 ±0.01mm以上 ±0.05 ～ 0.10 mm (代表値) 材質のオプション ナイロン、PTFE、ペット、ペバックス ペバックス、ポリウレタン、シリコーン 表 1: 医療用バルーン チューブと標準的なカテーテル チューブの主な違い 材料が重要: PTFE バルーン チューブと多層構造がこの分野をリードする理由 材料の選択は、バルーンチューブの設計において最も影響力のある決定です。最も一般的に使用される 4 つの材料は、それぞれ異なるパフォーマンスのトレードオフをもたらします。 PTFEバルーンチューブ PTFEバルーンチューブ 優れた化学的不活性性、非常に低い摩擦係数 (約 0.04)、および優れた生体適合性を備えています。冠状動脈ガイドワイヤ内腔や薬剤溶出バルーン システムなど、潤滑性と非反応性が最重要視される用途に最適です。ただし、PTFE は比較的非準拠であるため、大幅な半径方向の拡張が必要な​​用途での使用は制限されます。 ナイロンとポリアミド ナイロンベースのバルーンチューブは、破裂強度、柔軟性、加工性のバランスが優れています。ナイロン 12 およびナイロン 11 は、セミコンプライアンスおよびノンコンプライアンスの両方のバルーン プロファイルをサポートするため、血管形成バルーンの製造に広く使用されています。破裂圧力 14～20気圧 適切な壁厚と層構成により日常的に達成可能です。 ペット（ポリエチレンテレフタレート） PET は、非準拠のバルーン チューブのゴールド スタンダードです。成形後の半径方向のコンプライアンスが最小限に抑えられ、高圧の心臓および末梢血管用途に一般的に使用されます。 PET バルーンは圧力下でも定格直径を維持し、石灰化病変の治療において予測可能な結果を​​もたらします。 ペバックス (ポリエーテルブロックアミド) PEBAX は、そのエラストマー特性と優れた耐疲労性により、コンプライアントバルーンとして広く好まれています。より柔らかく、より適合性の高いバルーン プロファイルをサポートしており、閉塞バルーンや特定の胃腸用途に最適です。 PEBAX グレードは Shore 25D から 72D まであり、幅広い設計の柔軟性を提供します。 材料の破壊圧力の比較 (代表範囲、atm) 破壊圧力 (atm) 5 10 15 20 8 PTFE 17 ナイロン 20 PET 12 PEBAX バルーンチューブの材質別の典型的な最大破裂圧力 (参考値。実際の仕様は形状と設計によって異なります) カスタム医療用チューブ: 標準プロファイルでは不十分な場合 多くの次世代カテーテルベースのデバイスには、 カスタム医療用チューブ それは既製の仕様を超えています。カスタム バルーン チューブ ソリューションは、次の場合に重要です。 デバイスに必要なものは、 規格外の外径 — 小児用または神経血管用のサブミリメートルプロファイルなど。 風船は必ず 薬剤コーティングを統合する または押出後の特殊な表面処理。 アプリケーションが要求するのは、 マルチルーメン構成 — たとえば、同じシャフト内でガイドワイヤ ルーメンと並んで別個の膨張ルーメンを配置します。 蛍光透視による視認性を確保するには、色分け、放射線不透過性のストライプ、またはマーカーが必要です。 規制当局への提出には、文書化されたプロセス検証と原材料ロットのトレーサビリティが必要です。 三層共押出と GMP 準拠の生産が可能なメーカーは、最小の OD 範囲をサポートできます。 0.3mm～10mm超 、壁厚は 0.05 mm ～ 1.5 mm で、設計エンジニアに機械的性能と機能的性能の両方を最適化するための大きな自由度を与えます。 カテーテル バルーン チューブの選択で重要なパフォーマンス指標 評価する場合 カテーテルバルーンチューブ 特定のアプリケーションについては、次の 5 つのパフォーマンス指標が決定の指針となります。 1. コンプライアンスプロファイル コンプライアンスバルーンは、圧力が増加すると直径が拡大します。これは、閉塞や接近のタスクに役立ちます。ノンコンプライアントバルーンは一定の直径を維持するため、正確な病変拡張に適しています。セミコンプライアントバルーンは中間点を提供します。アプリケーションに対して間違ったコンプライアンス プロファイルを選択すると、手順の結果に直接影響します。 2. 破壊圧力と安全マージン 定格破裂圧力 (RBP) は、次の圧力です。 風船は99.9%割れません ISO 10555 ガイダンスに従って、95% の信頼性があります。心臓および血管用途では、公称使用圧力を少なくとも 15 ～ 20% 上回る安全マージンが標準的です。 3. 寸法の一貫性 バルーンチューブの壁の厚さが一貫していない場合、非対称な膨張が発生し、あらゆる血管処置において安全上のリスクが生じます。精密押出ラインを装備 レーザーマイクロメーター測定システム リアルタイムで外径公差を±0.01 mm以内に維持できます。 4. 耐疲労性 複数回の膨張シナリオで使用される再利用可能なバルーン カテーテルまたはデバイスは、周期疲労試験に合格する必要があります。 PEBAX および特定のナイロン グレードは、 500 回の膨張サイクル 管理されたテストで測定可能なパフォーマンスの低下はありません。 5. 滅菌適合性 バルーンチューブの材料は、使用される滅菌方法 (EO (エチレンオキシド)、ガンマ線照射、または電子ビーム) に適合する必要があります。 PTFE と PET は 3 つの方法すべてで良好なパフォーマンスを発揮します。一部の PEBAX グレードでは、機械的特性の劣化がないことを確認するために照射線量の認定が必要な場合があります。 材質別の耐疲労性 (インフレサイクル、参考値) サイクル数 (×100) 1 2 3 4 5 PTFE ナイロン PET PEBAX 150 350 250 500 材料別の疲労サイクル性能を示します。実際の結果は設計およびテスト条件によって異なります バルーンチューブのアプリケーションベースの選択ガイド 臨床領域が異なれば、バルーンチューブに対する要求も異なります。以下の表は、一般的なカテーテル バルーンの使用例に対する実用的なアプリケーションと材料のマッピングを示しています。 アプリケーション 好ましい材質 コンプライアンスの種類 通常の圧力 冠動脈形成術 ナイロン / PET 非準拠 12～20気圧 末梢血管 ナイロン / PEBAX 準準拠 8～14気圧 泌尿器科拡張術 ペバックス / シリコーン 準拠 3～8気圧 食道拡張術 PEBAX 準拠 2～6気圧 神経血管/塞栓保護 PTFE/ナイロン 非準拠 6～12気圧 薬剤コーティングされたバルーン PTFE/ナイロン 準準拠 8～16気圧 表 2: 臨床用途別の推奨バルーンチューブ材質とコンプライアンスタイプ 製造品質と規制に関する考慮事項 医療機器メーカーにとって、GMP 準拠のメーカーからバルーン チューブを調達することは任意ではなく、基本的な規制要件です。主要な製造品質指標には次のものがあります。 ISO13485認証取得 設計から押出、後加工までをカバーする品質管理システム。 クリーンルーム生産環境 (ISO クラス 7 または 8) により、押出および取り扱い中の粒子汚染を防ぎます。 リアルタイムの品質フィードバックのためのレーザー測定システムを使用したインライン寸法モニタリング。 樹脂ロット番号、加工パラメータ、検査記録を含む完全な材料トレーサビリティにより、510(k) または CE テクニカル ファイルの提出をサポートします。 各カスタム チューブ製品の検証文書 (IQ/OQ/PQ) を処理して、生産ロット全体での一貫性を確保します。 バルーン成形、チップボンディング、表面コーティング、組み立てなどの下流機能も提供するメーカーは、サプライチェーンの複雑さを軽減し、設計反復サイクルを短縮することで大きな価値を提供します。 リンスタントについて 2014年の設立以来、 寧波リンスタントポリマー材料有限公司 医療用ポリマーチューブの押出加工、コーティング、後加工技術を専門としています。医療機器メーカーに対する当社の誓約は、精度、安全性、多様なプロセス開発能力、一貫した生産物への取り組みです。 LINSTANT には、ほぼ多岐にわたる浄化ワークショップがあります。 20,000平方メートル そしてGMP要件に準拠しています。当社の施設には、さまざまなスクリュー サイズと単層/二層/三層共押出機能を備えた 15 の輸入押出ライン、8 つの PEEK 押出ライン、2 つの射出成形ライン、約 100 セットの製織/スプリング/コーティング装置、および 40 セットの溶接および成形装置が含まれます。これらのリソースを組み合わせることで、注文に対する効率的な履行能力が確保されます。 事業範囲: 当社の製品は、押出単層/多層チューブ、単ルーメン/マルチルーメン チューブ、単層/二重/三層バルーン チューブ、コイル/編組強化シース、特殊エンジニアリング材料 PEEK/PI チューブ、各種表面処理ソリューションなど、幅広いサイズをカバーしています。 よくある質問 Q1: 適合医療用バルーンチューブと非適合医療用バルーンチューブの違いは何ですか? コンプライアンスのあるバルーン チューブは、膨張圧力が増加すると直径が拡大するため、閉塞および接近処置に適しています。ノンコンプライアンス バルーン チューブは、定格膨張圧力を超える圧力上昇に関係なく、一定の公称直径を維持します。血管形成術など、血管や内腔の正確で制御された拡張が必要な​​場合に使用されます。 Q2: PTFE バルーンチューブ用途で最も一般的に使用される材料は何ですか? PTFEバルーンチューブ is most frequently used as a liner or inner layer in multi-layer constructions where lubricity and chemical inertness are prioritized — such as drug-eluting balloons or guidewire-compatible lumens. It is often combined with outer layers of Nylon or PEBAX to add burst strength and flexibility to the overall tubing structure. Q3: 非常に小さな外径用のカスタム医療用チューブを開発できますか? はい。先進的な押出成形メーカーは、小児用、神経血管用、眼科用のデバイス用途をカバーする、外径が 0.3 mm ほどのカスタム医療用チューブを製造できます。これらのスケールで正確な公差を達成するには、寸法の一貫性を維持するための特殊なマイクロ押出装置とインラインレーザー測定システムが必要です。 Q4: 三層共押出はカテーテルのバルーンチューブの性能にどのようなメリットをもたらしますか? 3 層共押出成形により、バルーン チューブの各層を特定の機能に合わせて最適化できます。内層は潤滑性または化学的適合性、中間層は構造強度と破裂圧力、外層は結合性やコーティング接着性などの表面特性に対応します。このアプローチにより、単層押出成形では達成できないパフォーマンス レベルが可能になります。 Q5: GMP 準拠のバルーン チューブのサプライヤーにはどのような文書を期待する必要がありますか? 認定サプライヤーは、適合証明書 (CoC)、材料トレーサビリティ記録 (樹脂ロット番号とサプライヤー証明書)、寸法検査報告書、プロセス検証記録 (IQ/OQ/PQ)、および ISO 10993 を参照する生体適合性データを提供する必要があります。規制市場の場合は、ISO 13485 認証や顧客固有の品質協定などの追加文書も必要になる場合があります。

医療用ポリイミドチューブ は、柔軟性、化学的不活性、生体適合性を維持しながら、最高 250℃ (482°F) までの連続動作温度でも構造の完全性と電気絶縁を維持するため、高温用途に最適です。 PTFE やナイロンの代替品とは異なり、ポリイミドは熱弾性と超薄肉構造を兼ね備えており、精度と耐熱性が同時に重要となるカテーテル シャフト、低侵襲手術器具、神経血管装置に推奨される素材です。 この記事では、技術データと実際の応用例に裏付けられた、要求の厳しい臨床環境において医療用ポリイミド チューブに優位性を与える熱的、機械的、化学的特性を探ります。 熱性能: 医療用ポリイミドチューブの主な利点 医療用ポリイミドチューブの特徴は、その優れた熱安定性です。ポリイミド (PI) ポリマー鎖には芳香族イミド結合が含まれており、ほとんどの柔軟な医療グレードのポリマーの能力をはるかに超えて熱劣化に耐えます。 材質 連続使用温度 ピーク温度(短期) オートクレーブ対応 ポリイミド(PI) 250℃ 300℃ はい PTFE 200℃ 260℃ はい ナイロン(PA12) 100℃ 130℃ いいえ 覗く 240℃ 280℃ はい 表 1: 一般的な医療用チューブ材料の熱性能の比較 標準的なオートクレーブ滅菌サイクルは、 121～134℃ 。医療用ポリイミド チューブは、寸法変化、層間剥離、または機械的特性の損失を生じることなくこれらのサイクルを通過します。これは、再利用可能な外科用器具の重要な要件です。 (function() { var ctx = document.getElementById('tempChart').getContext('2d'); new Chart(ctx, { type: 'bar', data: { labels: ['Polyimide (PI)', 'PTFE', 'Nylon (PA12)', 'PEEK'], datasets: [{ label: 'Continuous Use Temperature (°C)', data: [250, 200, 100, 240], backgroundColor: ['#0e7c7b', '#38b2ac', '#81e6d9', '#2c7a7b'], borderRadius: 7, borderSkipped: false, }] }, options: { responsive: true, plugins: { legend: { display: true, position: 'top', labels: { font: { size: 14 }, color: '#1a3c40' } }, title: { display: true, text: 'Continuous Use Temperature by Material (°C)', font: { size: 15, weight: 'bold' }, color: '#0e7c7b', padding: { bottom: 10 } } }, scales: { y: { beginAtZero: true, max: 300, ticks: { color: '#1a3c40', font: { size: 13 } }, grid: { color: '#e0f4f4' } }, x: { ticks: { color: '#1a3c40', font: { size: 13 } }, grid: { display: false } } } } }); })(); 強度を犠牲にすることのない超薄肉構造 医療用ポリイミドチューブの臨床的に最も重要な特性の 1 つは、次のことを達成できることです。 壁厚は 0.0025 mm (2.5 ミクロン) と薄い 優れた引張強度とコラム剛性を維持しながら。これは、同等の外径のほとんどの熱可塑性チューブ材料では不可能です。 神経血管および心臓カテーテルの設計では、内腔サイズを最大化しながら外径を最小化することが、工学的な継続的な課題です。ポリイミド チューブは、次のことを可能にする ID/OD 比を達成します。 カテーテルのプロファイルを増加させることなく、より高い造影剤流量を実現 非常に細いゲージの神経血管用途におけるガイドワイヤーの適応 血管内ナビゲーション中の外傷の軽減 トルク伝達と柔軟性を兼ね備えた多層積層構造 医療用ポリイミドフィルムの引張強度を超える 170MPa 、要求の厳しい介入処置において構造的信頼性を可能にします。 臨床環境における耐薬品性と生体適合性 医療用ポリイミド チューブは、次のようなものへの暴露に耐える幅広い化学的不活性性を示します。 生理食塩水、血液、体液 造影剤と洗浄液 一般的な滅菌剤: EtO、ガンマ線照射、および蒸気オートクレーブ ほとんどの有機溶媒と酸は室温で 生体適合性は次に従って評価されます。 ISO10993 規格。医療用ポリイミド チューブは、細胞毒性、感作、血液適合性の要件を満たしており、短期接触用途と埋め込み型デバイス用途の両方での使用をサポートしています。 標準ポリイミドは時間の経過とともに湿気を吸収するため、湿気の多い環境では寸法精度にわずかに影響を与える可能性があることに注意してください。耐湿性の向上が必要な用途には、フッ素化ポリイミドのバリアントまたは PTFE 裏地付きポリイミド複合チューブが推奨されます。 電気生理学およびアブレーションデバイスをサポートする電気絶縁特性 ポリイミドは、耐久性を維持する数少ない柔軟な素材の 1 つです。 150 kV/mm 以上の絶縁耐力 高温でも。このため、医療用ポリイミド チューブは以下の用途に独特に適しています。 電極の絶縁が重要な心臓電気生理学 (EP) カテーテル 熱エネルギーにさらされた高周波 (RF) アブレーション カテーテル シャフト 光力学的装置およびレーザー治療装置のレーザーファイバーガイドチューブ 長期間の電気的性能が必要な場合の埋め込み型リード絶縁 標準的なシリコーンおよび熱可塑性エラストマーは、150°C を超えると大幅な誘電劣化を示します。ポリイミドは、動作温度範囲全体にわたってベースラインに近い絶縁抵抗を維持します。これは、エネルギーベースの治療における重要な安全上の利点です。 (function() { var ctx2 = document.getElementById('dielectricChart').getContext('2d'); new Chart(ctx2, { type: 'line', data: { labels: ['25°C', '100°C', '150°C', '200°C', '250°C'], datasets: [ { label: 'Polyimide', data: [160, 158, 155, 152, 148], borderColor: '#0e7c7b', backgroundColor: 'rgba(14,124,123,0.10)', tension: 0.4, pointRadius: 5, fill: true, borderWidth: 2.5 }, { label: 'Silicone', data: [20, 18, 14, 9, 4], borderColor: '#38b2ac', backgroundColor: 'rgba(56,178,172,0.08)', tension: 0.4, pointRadius: 5, fill: true, borderWidth: 2.5, borderDash: [6,3] } ] }, options: { responsive: true, plugins: { legend: { display: true, position: 'top', labels: { font: { size: 14 }, color: '#1a3c40' } }, title: { display: true, text: 'Dielectric Strength vs. Temperature (kV/mm)', font: { size: 15, weight: 'bold' }, color: '#0e7c7b', padding: { bottom: 10 } } }, scales: { y: { beginAtZero: true, ticks: { color: '#1a3c40', font: { size: 13 } }, grid: { color: '#e0f4f4' }, title: { display: true, text: 'kV/mm', color: '#0e7c7b', font: { size: 13 } } }, x: { ticks: { color: '#1a3c40', font: { size: 13 } }, grid: { display: false }, title: { display: true, text: 'Temperature', color: '#0e7c7b', font: { size: 13 } } } } } }); })(); ポリイミドチューブの主な医療用途 熱耐性、寸法精度、生体適合性の組み合わせにより、医療用ポリイミド チューブは幅広い介入および診断用途に使用されます。 神経血管および頭蓋内デバイス 遠位脳血管系にアクセスするために使用されるマイクロカテーテルは、2 フレンチ (0.67 mm) 未満の外径を必要とします。医療用ポリイミド チューブは、曲がりくねった解剖学的構造を安全に移動するために必要な押しやすさを維持しながら、このような精度を実現します。 心臓アブレーションカテーテル RF および冷凍アブレーション カテーテルは、シャフトを繰り返しの熱サイクルにさらします。ポリイミド チューブは疲労亀裂を発生させることなくこれらのサイクルに耐えることができるため、複数の手順が必要な実験室環境でのデバイスの寿命が延びます。 ドラッグデリバリーおよび輸液システム 化学的不活性により薬物の吸着や浸出が防止され、医療グレードのポリイミド チューブは腫瘍注入カテーテルなどの標的薬物送達システムに適しています。 ロボット手術器具 ロボット支援手術ツールには、柔軟性と正確なトルク伝達を兼ね備えたチューブが必要です。編組ポリイミド複合チューブは、繰り返しの滅菌プロトコルの下で動作するロボット アームに適した、制御された剛性プロファイルを提供します。 製造およびカスタマイズ機能 効果的な医療用ポリイミド チューブ メーカーは、デバイス固有の要件に合わせて複数のパラメータにわたる OEM/ODM カスタマイズを提供しています。 パラメータ 代表的な範囲 アプリケーションへの影響 外径 (OD) 0.1mm～6.0mm デバイスプロファイル、容器へのアクセス 肉厚 0.0025mm～0.5mm ルーメンサイズ、柔軟性 デュロメータ/剛性 柔らかいゾーンから硬いゾーンまで トルク、押しやすさ インナーライニング PTFE、親水性コーティング 潤滑性、薬剤適合性 編み込み SS、ニチノール、ナイロンブレード 耐キンク性、トルク 表 2: 医療用ポリイミド チューブ OEM/ODM 生産のカスタマイズ可能なパラメータ ポリイミドの外層、編組補強材、PTFE ライナーを組み合わせた多層ポリイミド複合チューブは、複雑な心臓および神経介入に使用される高性能カテーテル シャフトの最も先進的な構成を表しています。 寧波林スタンポリマー材料有限公司について Ningbo Linstant Polymer Materials Co., Ltd. は、2014 年に設立されたプロの OEM/ODM 医療用チューブの製造業者およびサプライヤーです。 従業員400名 同社は、医療用ポリマーチューブの押出加工、コーティング、後加工技術を専門としています。医療機器メーカーに対する当社の取り組みは、 精度、安全性、多様な加工能力、安定した製品品質 — 医療用ポリイミドチューブのあらゆるメートルが今日の介入および診断機器業界の厳しい基準を満たしていることを保証します。 よくある質問 .faq-item { border: 1px solid #b2dfdb; border-radius: 8px; margin-bottom: 12px; overflow: hidden; transition: box-shadow 0.2s; } .faq-item:hover { box-shadow: 0 4px 18px rgba(14,124,123,0.13); } .faq-question { background: linear-gradient(90deg, #0e7c7b 0%, #38b2ac 100%); color: #ffffff; font-size: 16px; font-weight: bold; padding: 14px 18px; cursor: pointer; display: flex; justify-content: space-between; align-items: center; user-select: none; transition: background 0.2s; } .faq-question:hover { background: linear-gradient(90deg, #0a5f5e 0%, #2c9e98 100%); } .faq-arrow { font-size: 18px; transition: transform 0.3s; display: inline-block; } .faq-answer { background: #f0fafa; color: #1a3c40; font-size: 16px; padding: 0 18px; max-height: 0; overflow: hidden; transition: max-height 0.35s ease, padding 0.25s; } .faq-answer.open { max-height: 300px; padding: 14px 18px; } .faq-arrow.open { transform: rotate(90deg); } Q1: 医療用ポリイミドチューブはどの温度範囲まで連続的に耐えられますか? ▶ 医療用ポリイミドチューブは通常、最大で連続動作をサポートします。 250°C 、短期暴露耐性は 300°C を超えます。これにより、オートクレーブ滅菌 (121 ～ 134°C) や RF アブレーションなどのエネルギーベースの治療手順に適合します。 Q2: 医療用ポリイミド チューブは生体適合性があり、患者と接触しても安全ですか? ▶ はい。医療グレードのポリイミド チューブは次のように評価されます。 ISO10993 細胞毒性、感作、血液適合性をカバーする生体適合性標準。世界中で血管内、心臓内、神経血管のデバイス用途に広く使用されています。 Q3: 医療用ポリイミド チューブを特定のカテーテル設計に合わせてカスタマイズできますか? ▶ 絶対に。 OEM/ODM カスタマイズは、外径、肉厚、多層構造 (PTFE ライナーまたは編組補強を含む)、剛性ゾーン、および親水性または潤滑性仕上げなどの表面コーティングで利用できます。カスタム長さと厳しい公差仕様は、医療機器メーカーの標準機能です。 Q4: 高温用途における医療用ポリイミド チューブと PTFE チューブの比較はどうですか? ▶ ポリイミドは、より高い連続使用温度 (PTFE の 200°C に対して 250°C)、優れた引張強度 (PTFE の約 20 ～ 35 MPa に対して 170 MPa 以上)、および達成可能な壁厚を大幅に薄くします。 PTFE は化学的不活性性と潤滑性に優れているため、高性能カテーテルの設計では両方の材料を組み合わせた複合チューブがよく使用されます。 Q5: 医療用ポリイミドチューブに適合する滅菌方法は何ですか? ▶ 医療用ポリイミドチューブは以下のものと互換性があります。 エチレンオキシド (EtO) 滅菌、ガンマ線照射、および蒸気オートクレーブ (121～134℃)。標準的な滅菌サイクル条件下では変形、剥離、機械的特性の損失がなく、再利用可能および使い捨てのデバイス形式をサポートします。 function toggleFaq(el) { var answer = el.nextElementSibling; var arrow = el.querySelector('.faq-arrow'); var isOpen = answer.classList.contains('open'); document.querySelectorAll('.faq-answer').forEach(function(a) { a.classList.remove('open'); }); document.querySelectorAll('.faq-arrow').forEach(function(a) { a.classList.remove('open'); }); if (!isOpen) { answer.classList.add('open'); arrow.classList.add('open'); } }
