なぜ 強化ポリイミドチューブ 医療用カテーテルの好ましい選択肢です
医療用強化ポリイミド チューブは、非常に薄い壁と高い引張強度、正確なトルク伝達、および強い耐キンク性を兼ね備えているため、カテーテルに使用されています。 これにより、デバイスエンジニアは、押しやすさや構造的完全性を犠牲にすることなく、狭く曲がりくねった血管経路をナビゲートするカテーテル シャフトを構築できます。ポリイミド樹脂自体は、すでに優れた寸法安定性と耐薬品性を備えており、編組またはコイル状の金属補強層が追加されると、チューブは介入処置に必要な、押し込み、トルクをかけ、曲げる動作に必要な機械的強度を獲得します。この組み合わせが、強化ポリイミドが、心血管、神経血管、末梢血管の処置で使用されるガイディング カテーテル、マイクロカテーテル、デリバリー シース、およびアクセス デバイスにわたる標準的な構築方法となっている理由です。
以下のセクションでは、材料科学、強化構造、非強化チューブと比較した性能の違い、一般的な応用分野、完成した強化ポリイミド カテーテル シャフトを形成する製造上の考慮事項について説明します。

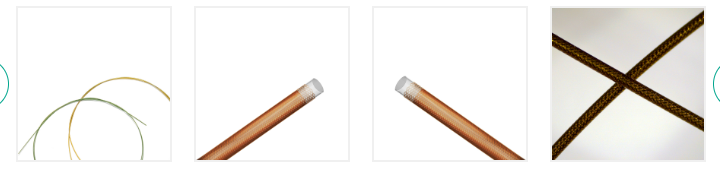

医療用強化ポリイミドチューブとは
カテーテル用の強化ポリイミドチューブは、ベースポリイミド層、ステンレス鋼やニッケルチタンワイヤなどの金属補強層、および多くの場合二次ポリマージャケットで構築された複合管状構造です。ポリイミド層は通常、溶媒キャストまたは押出プロセスによって最初に塗布され、非常に薄く寸法的に安定した内壁を形成します。次に、編組またはコイリングプロセスによって細いワイヤーがベース層の周りに巻き付けられ、その後、外側のポリマーコーティングが補強材を所定の位置に固定し、滑らかで連続した外面を作成します。
この多層アプローチが、この構造がしばしば次のように説明される理由です。 編組ポリイミド カテーテル チューブ ワイヤ層に使用されるパターンに応じて、コイル強化ポリイミド チューブを使用することもできます。通常、編組構造はトルク伝達と破裂圧力耐性に有利ですが、コイル状構造は湾曲した解剖学的構造に沿った柔軟性と耐ねじれ性に有利です。
コア構築層
- 内側のポリイミドライナー: 滑らかで低摩擦の内腔表面と、薄く寸法的に安定したベース壁を提供します。
- 強化層: トルク制御、破裂強度、耐キンク性を高める編組またはコイル状の細線
- 外側のポリマージャケット: 補強材を所定の位置にロックし、血管構造を追跡するための滑らかな外側プロファイルを作成します。
ポリイミドをカテーテルに適したものにする主な材料特性
ポリイミドは、薄肉強度、熱安定性、耐薬品性のバランスが取れているため、強化カテーテル チューブのベース層として選択されます。医療用押出チューブに使用される他の多くのエンジニアリングポリマーと比較して、ポリイミドはより薄い壁で同様の機械的負荷に耐えることができ、内腔サイズを犠牲にすることなくより小さなカテーテル外径を直接サポートします。
非強化ポリイミドは比較的硬く、鋭い曲げ半径の下ではよじれやすいため、カテーテル技術者は、ベースポリマーの強度と薄肉の利点を維持しながら、適度な柔軟性評価を補うために編組またはコイル状の補強を追加します。これが主な理由の 1 つです 医療用強化ポリイミドチューブ ほとんどのカテーテル シャフト設計では、ポリイミドのみを使用する代わりに、ポリイミドが指定されています。
編組とコイリングによってカテーテル シャフトの性能がどのように向上するか
カテーテル シャフトを設計する際に技術者が直面する 3 つの実際的な問題、つまり曲げ時の内腔開存性の維持、近位端から遠位先端への回転トルクの伝達、造影剤注入やバルーンの膨張中に発生する内圧への抵抗といった 3 つの実際的な問題を解決するために、ポリイミド チューブに補強材が追加されています。編組層は通常、十字パターンに織られた細いステンレス鋼またはニッケルチタンワイヤでできており、チューブの周囲に応力を均等に分散し、ガイドカテーテルやデリバリーシステムにおける 1 対 1 のトルク伝達に特に効果的です。
対照的に、コイル層は、チューブの長さに沿ってらせんパターンで単一または二重ワイヤを巻き付けます。コイル補強は、一般的に、マイクロカテーテルの遠位セグメントなど、解剖学的に狭い曲線で屈曲する必要があるカテーテルのセクションで好まれます。これは、コイルのオープンピッチがよじれに抵抗し、同時にシャフトをスムーズに曲げることができるためです。
補強パターンの比較
完成したカテーテル シャフトの多くは、全長にわたって単一の補強タイプに依存していません。代わりに、近位セグメントは押しやすさとトルクを高めるためにより緊密な編組を使用し、遠位セグメントは柔軟性を高めるためにオープンコイルに移行します。この技術は、可変剛性または移行ゾーン設計と呼ばれます。このハイブリッド アプローチは以下の分野で一般的です。 マイクロカテーテル用強化ポリイミドチューブ ここでは、近位シャフトが押す力を伝達する必要がある一方で、遠位先端が小さく曲がりくねった血管をナビゲートする必要があります。
性能比較: 強化ポリイミドチューブと非強化ポリイミドチューブ
カテーテル用途で最も重要な性能要素にわたって強化ポリイミド チューブと非強化ポリイミド チューブを比較すると、強化層を追加する実際の価値がより明確になります。非強化ポリイミド チューブは、特定のイントロデューサーや保護シースなどの真っ直ぐで低トルクの用途では良好に機能しますが、繰り返しの屈曲、トルク伝達、またはより高い破裂圧力耐性が必要なシナリオでは制限されます。
比較の概要
| パフォーマンスファクター | 非強化 Polyimide | 強化された Polyimide |
|---|---|---|
| トルク Transmission | 限定 | 強力、ほぼ 1 対 1 |
| 耐キンク性 | 中等度 | カーブに沿って改善されました |
| バースト圧力 Tolerance | 下位 | 高er |
| 代表的な用途 | 簡易シース、ライナー | カテーテル シャフト、デリバリー システム |
医療用強化ポリイミドチューブが使用される場所
強化ポリイミド チューブは、薄壁、高強度、予測可能な柔軟性という同じ基本的な利点が多くの異なる臨床ニーズに当てはまるため、低侵襲デバイスの幅広いカテゴリに使用されています。次の表に、このチューブ構造が通常見られる一般的なデバイス カテゴリを示します。
| デバイスカテゴリ | なぜ Reinforced Polyimide Is Used |
|---|---|
| ガイディングカテーテル | トルク control and thin wall for larger inner lumen |
| マイクロカテーテル | フレックスibility with kink resistance in small vessels |
| デリバリーシース | デバイス展開時のバースト強度 |
| アクセスカテーテル | 曲がりくねった経路に沿った一貫した押しやすさ |
| 操縦可能なカテーテル シャフト | 先端制御のための予測可能な曲げ動作 |
臨床要件は手順によって異なるため、多くのデバイス チームは 医療用強化PIチューブサプライヤー すべての製品ラインにわたって単一の固定仕様を使用するのではなく、特定のカテーテル設計に合わせて編組密度、コイルピッチ、壁厚、およびジャケット材質を調整できます。
カスタム強化ポリイミドチューブの設計上の考慮事項
強化ポリイミド チューブの適切な構成の選択は、相互作用するいくつかの設計変数に依存します。エンジニアは通常、次の要素を個別に評価するのではなく、まとめて評価します。これは、編組密度などの 1 つの変数を変更すると、肉厚や柔軟性などの他の要素に影響を与えるためです。
- ワイヤーパターン: トルクの重いセグメントには編組、柔軟な遠位セグメントにはコイル状
- ワイヤー材質: 剛性にはステンレススチール、弾性回復にはニッケルチタン
- ピック数またはピッチ: 緻密なパターンによりトルク応答とバースト強度が向上します
- 壁の厚さ: 壁が薄いと内腔サイズが最大化されますが、慎重な補強バランスが必要です
- アウタージャケット素材： 潤滑性、接着強度、シャフト全体の剛性に影響します。
- 移行ゾーン: 段階的な剛性の変化により、接合点でのねじれのリスクが軽減されます。
カテーテル シャフトは多くの場合、その長さに沿って異なる機械的動作を必要とするため、 カスタム強化ポリイミドチューブ 単一の統一仕様ではなく、ビルドが一般的です。これは通常、生産中に編組またはコイルのパラメータをセクションごとに変更し、セグメントを接着して連続シャフトにすることによって実現されます。
製造工程の概要
強化ポリイミドチューブの製造は通常、ベースポリイミドライナーで始まり、カテーテル組み立ての準備が整った完成したジャケット付き複合チューブで終わる一連の手順に従います。特定のプロセスパラメータはメーカーによって異なりますが、一般的なワークフローには次の段階が含まれます。
ステージ説明
- ライナーの形成: ポリイミドベースチューブは正確な内径と外径に合わせて形成および硬化されます。
- 編み込みまたはコイリング: 細いワイヤーを指定されたパターンとピッチでライナー上に適用します
- ジャケット: 外側のポリマー層を適用して補強材をカプセル化し、外側の表面を滑らかにします。
- 結合と移行作業: 複数のセグメントが結合され、シャフトに沿って可変の剛性が作成されます。
- 検査: 寸法、視覚、機械的チェックにより、チューブが設計仕様を満たしていることを確認します
LINSTANT について: 強化ポリイミド チューブの製造パートナー
寧波リンスタントポリマー材料有限公司は2014年に設立され、それ以来医療用ポリマーチューブの押出加工、コーティング、後加工技術に注力してきました。同社は、材料サプライヤーとデバイスメーカーの間の架け橋として自社を位置づけ、カテーテルおよび低侵襲デバイスプログラムに取り組む顧客に一貫した効率的なイノベーションを提供することを目指しています。として 強化ポリイミドチューブサプライヤー , LINSTANT は、押出単層および多層チューブ、単層およびマルチルーメン チューブ、単層、二層、および三層バルーン チューブ、コイルおよび編組強化シース、PEEK やポリイミドなどの特殊エンジニアリング材料チューブをサポートしています。
LINSTANT は、GMP に準拠した慣行に従って、約 20,000 平方メートルにわたる精製ワークショップを運営しています。これは、さまざまなスクリュー サイズと単層、二層、三層の共押出機能を備えた 15 の輸入押出ライン、8 つの PEEK 押出ライン、2 つの射出成形ライン、100 セット近くの製織、スプリング、コーティング装置、および 40 セットの溶接および成形装置によってサポートされています。
会社のスナップショット
| メトリック | 図 |
|---|---|
| 押出チューブの出力 | 年間20,000,000 |
| 編み込み Tube and Sheath Output | 年間200万 |
| クリーンルームエリア | 30,000平方メートル、クラスISO-7およびISO-8 |
| 試験および実験装置 | 1,500セット |
| デバイスパートナー | 600 |
LINSTANTは、中国の専門知識を通じて世界の低侵襲医療機器に力を与えるというビジョンを掲げ、材料で道を切り開き、即時効果をもたらす革新を使命としていると説明している。同社の中核となる価値観は、独立したイノベーション、卓越性の追求、責任の優先順位、協力的な成功を中心としており、企業を評価するチームの協力パートナーとして位置づけています。 医療用強化ポリイミドチューブ supplier カテーテルシャフト開発用。
よくある質問
Q1.医療用強化ポリイミドチューブとは何ですか?
これは、薄いポリイミドライナーと編組またはコイル状の金属補強層および外側ポリマージャケットを組み合わせて作られた複合カテーテルチューブであり、カテーテルシャフトに強度、トルク制御、および柔軟性を与えるために使用されます。
Q2.強化ポリイミドチューブは何に使用されますか?
これは主に、薄壁、トルク伝達、耐キンク性がすべて同時に必要とされるカテーテル シャフト、デリバリー シース、アクセス デバイスの構築に使用されます。
Q3.なぜポリイミドが医療用チューブに使用されるのですか?
ポリイミドは、非常に薄い壁で引張強度、熱安定性、耐薬品性のバランスが優れているため、エンジニアは内腔サイズを維持しながらカテーテルの外径を小さく保つことができます。
Q4.強化ポリイミドチューブの利点は何ですか?
主な利点としては、トルク伝達の向上、破裂圧力耐性の向上、曲線に沿った耐キンク性の向上、非強化チューブと比較して薄肉プロファイルを維持できることが挙げられます。
Q5.強化ポリイミドチューブを使用している医療機器は何ですか?
ガイディング カテーテル、マイクロカテーテル、デリバリー シース、アクセス カテーテル、および操縦可能なカテーテル シャフトは、このチューブ構造に依存する一般的なデバイス カテゴリです。
Q6.強化ポリイミドチューブがカテーテルに使用されるのはなぜですか?
カテーテルには、狭い血管経路を押したり、トルクを加えたり、曲げたりできるシャフトが必要です。また、補強層により、薄いポリイミド ベースにこれらの動きに必要な機械的強度が与えられます。
Q7.強化ポリイミドカテーテルチューブとは何ですか?
これは特に、カテーテルシャフト構造として、またはカテーテルシャフト構造内で使用するために、編組またはコイル状の補強層を用いて加工されたポリイミドチューブを指す。
Q8.強化チューブはどのようにカテーテルの性能を向上させますか?
補強によりチューブに沿って機械的応力が分散され、トルク応答が向上し、ナビゲーション中のねじれに耐え、造影剤注入などの処置中の内圧に対する耐性が向上します。
Q9.強化カテーテルシャフトとは何ですか?
強化カテーテル シャフトは、強化チューブを使用して構築されたカテーテルの本体であり、多くの場合、押しやすさと遠位の柔軟性のバランスをとるために、その長さに沿ってさまざまな編組またはコイル パターンを組み合わせています。
Q10.カテーテルシャフトに最適な材質は何ですか?
選択は手順に依存するため、すべてのカテーテル シャフトに最適な単一の材料はありませんが、薄肉の強度、トルク制御、および柔軟性のすべてのバランスが必要な場合には、強化ポリイミドが広く選択されます。
