簡単な答え: 何を 医療用ポリイミドチューブ 用途
医療用ポリイミド チューブは、ポリイミド樹脂から押出成形または鋳造された薄壁の高性能プラスチック チューブで、主にカテーテル、マイクロカテーテル、ガイドワイヤ、その他の低侵襲送達デバイス内のライナー、シース、または構造層として使用されます。ポリイミドは、一部の設計では非常に薄く正確な壁を形成できるため、これが選択されています。 0.001インチ 、重要な引張強度、高温安定性、耐溶剤性を維持しながら、通常のナイロンや標準 PTFE チューブでは同じ肉厚では匹敵できない組み合わせです。一般的な用途には、カテーテル ライナー、マイクロカテーテル シャフト、ガイドワイヤー コーティング、イントロデューサー シース ライナー、神経血管および心臓血管アクセス デバイス、薬物送達コンポーネント、内視鏡器具チャネルなどがあります。
以下のセクションでは、材料特性、内部構造、サイジング、ポリイミドと PTFE および 覗く との比較、製造上の考慮事項、医療用ポリイミド チューブに関する実際のデバイス エンジニアリングおよび調達に関する会話から収集した一連のよくある質問について説明します。
医療用ポリイミドチューブの実際とは

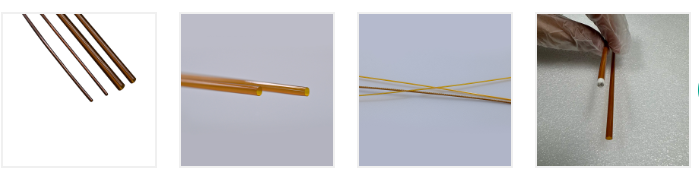

ポリイミドは、イミド結合の繰り返しで構築された芳香族ポリマーであり、プラスチックとしては異常な熱的および機械的安定性を材料に与える化学構造です。チューブの形状では、ポリイミド樹脂は通常、押出成形またはマンドレル上への連続鋳造法によって加工されます。これが、医療用ポリイミド チューブが他のほとんどのエンジニアリング プラスチックの押出成形で確実に保持できる肉厚よりもはるかに薄い肉厚を実現できる理由の 1 つです。完成したチューブは、ポリイミド フィルム素材に特有の琥珀色から金茶色の色合いを帯びることが多く、この視覚的特徴により、組み立て中に簡単に識別することもできます。
薄壁の医療用ポリイミド チューブは、デバイスの外形を小さく保ちながら実際の機械的サポートに貢献するため、多層カテーテル シャフト内のベース ライナーとしてよく選択されますが、壁厚が 1 ミリ増えるごとに作業内腔に利用できるスペースが減少します。これが、マイクロカテーテルやその他のスペースに制約のある神経血管ツール用のポリイミド チューブが、小径のアクセス プラットフォームに取り組むデバイス エンジニアの間で標準的な材料の選択肢となっている主な理由です。
ポリイミド チューブは、比較的低い摩擦表面と一貫した内径公差でも評価されており、どちらもチューブがポリイミド カテーテル ライナーとして使用され、その周りにより硬い外側シャフトや補強編組が構築される場合に重要になります。
チューブの内側: 一般的な層構造
医療用ポリイミド チューブが完成したデバイスに単独で使用されることはほとんどありません。より一般的には、多層カテーテルまたはシース構造内のベース層またはライナー層です。以下の断面図は一般的な配置を示していますが、層の正確な組み合わせはデバイスの設計によって異なります。
- 外面塗装 - 取り扱いと識別のためにベースチューブの上に適用されるオプションの潤滑性または色分けされた外層。
- 編組またはコイルの補強 - オプションの金属またはポリマー編組を層の間に配置して、耐キンク性とトルク伝達を追加します。
- ポリイミド壁（ベースチューブ） - チューブの機械的および熱的性能の大部分を担う主要な押出またはキャストされたポリイミド層。
- ルーメン（内腔） - ガイドワイヤ経路や薬物送達チャネルなどのターゲットデバイスの機能に合わせたサイズの、チューブを通るオープンチャネル。
- チューブ全長 - デバイス固有の作業長さに切断される前に製造される連続完成チューブ。
デバイス設計に重要な主要なプロパティ
熱安定性
ポリイミドは、医療機器で使用されるほとんどのチューブプラスチックよりも広い温度範囲にわたってその機械的特性を維持します。これは、リフロー接合ステップ、滅菌サイクル、および他のコンポーネントが取り付けられている間にチューブが熱にさらされるプロセス中に重要になります。
肉厚に対する機械的強度
医療用ポリイミド チューブの特徴は、非常に薄い壁厚でも引張強度がどの程度維持されるかです。これにより、エンジニアは、曲がりくねった解剖学的構造を通過する際の引き裂きや層間剥離に耐える小さな外径のデバイスを設計できるようになります。
耐薬品性および耐溶剤性
ポリイミドは、デバイスの製造時に使用される多くの一般的な溶剤や洗浄剤に対して優れた耐久性を備えているため、多層カテーテル構築における下流の接着、コーティング、またはリフローのステップ中にライナーが劣化するリスクが軽減されます。
誘電体および電気絶縁体
ポリイミドは強力な電気絶縁体であり、医療以外のフレキシブル回路やワイヤ絶縁用途で広く使用されてきた特性を引き継いでおり、チューブの近くに感知要素やアブレーション要素を統合するデバイスに関連する特性となっています。
デバイスアセンブリの表面特性
ポリイミド チューブは、比較的滑らかで低摩擦の内面と厳しい内径公差により、手順中にガイドワイヤやその他の器具が繰り返しスライドするポリイミド カテーテル ライナーとして実用的です。
デバイスのアプリケーション別の一般的なサイジング
以下の表は、カテーテルおよび関連送達システムに医療用ポリイミド チューブを使用する一般的なデバイス カテゴリ全体で見られる一般的な内径範囲をまとめたものです。正確なサイズは常に、特定のデバイスの設計とターゲットの解剖学的構造によって定義されます。
| デバイスカテゴリ | 一般的な内径 | 典型的なレイヤーの役割 |
|---|---|---|
| 神経血管マイクロカテーテル | 0.4mm程度 | ブレードの下のベースライナー |
| 診断用カテーテル | 0.9mm程度 | インナーライナー |
| ガイドワイヤーライナー | 0.3mm程度 | コーティングまたはコイルカバー |
| イントロデューサーシースライナー | 1.2mm程度 | インナーライナー under braid |
| 内視鏡作業チャンネル | 2.8mm程度 | ワーキングチャンネルライナー |
| 薬物送達カテーテル | 0.6mm程度 | デリバリールーメンライナー |
一般的な肉厚オプションと許容差
薄肉の医療用ポリイミド チューブは通常、さまざまな標準的な肉厚で製造されるため、デバイス エンジニアはカスタム サイズを要求される前に出発点を得ることができます。ポリイミドの押出公差は壁全体の厚さに対して厳密に保つことができるため、最も薄い標準オプションであっても、純粋な化粧カバーではなく、耐荷重ライナーの用途には依然として実用的です。
医療用チューブのポリイミドと PTFE および 覗く の比較
PTFE チューブは、極度に低い摩擦と幅広い化学的不活性性が優先される場合に広く使用されていますが、一般に医療用ポリイミド チューブと同じように薄くて公差が厳しい壁に押し出すことはできず、荷重がかかるとクリープが発生しやすい傾向があります。 覗く チューブは強力な機械的靭性を備えており、より剛性の高いシャフト セクションによく選択されますが、非常に小さな直径での肉厚性能は一般にポリイミドほど有利ではなく、極薄ライナーに加工するのが難しい材料です。
実際には、多層カテーテルの設計の多くは、薄肉の強度と寸法精度を高めるためにインナーライナーとしてポリイミドを使用し、滑り性能が優先される潤滑性の内部コーティングとして PTFE を使用し、壁の薄さよりもバルクの機械的靭性が重要となるより硬い近位シャフト部分に PEEK または類似のエンジニアリング プラスチックを使用します。
| プロパティ | ポリイミド | PTFE | PEEK |
|---|---|---|---|
| 薄肉性能 | 非常に高い | 中等度 | 下位 |
| 表面潤滑性 | 中等度 | 非常に高い | 中等度 |
| バルクの機械的靭性 | 薄壁が得意 | 下位, prone to creep | 高 |
高温での特性保持
リフロー接着、熱収縮工程、および滅菌プロセスはすべて、製造または準備中にカテーテルのコンポーネントを高温にさらします。以下の例示的なグラフは、特定のラボテストではなく、ポリマーエンジニアリングリソースで一般的に参照される一般的な材料挙動パターンに基づいて、加工温度または使用温度が上昇したときのポリイミド、PTFE、および PEEK の相対的な特性保持傾向を比較しています。
医療用ポリイミドチューブが一般的に使用される場所
マイクロカテーテル用のポリイミド チューブは最も注目されている用途の 1 つですが、その薄壁と寸法安定性の利点を考慮すると、この材料は幅広いデバイス カテゴリにわたって使用されています。
- 小さく曲がりくねった脳血管をナビゲートするために使用されるマイクロカテーテルを含む、神経血管アクセス装置。
- 心臓血管カテーテル。ポリイミド カテーテル ライナーが編組またはコイル状の外側シャフトをサポートします。
- 薄く寸法的に安定した外側被覆を必要とするガイドワイヤーのコーティングとライナー。
- 心臓構造および末梢血管手術用のイントロデューサー シースおよびデリバリー システム。
- 内視鏡器具のチャンネルと作業チャンネルのライナー。
- 送達される薬剤に対する耐薬品性が重要となる薬物および流体送達カテーテル内腔。
- ポリイミドライナーとセンシングまたはアブレーションコンポーネントを組み合わせた電気生理学および診断用カテーテルシャフト。
デバイスエンジニアのための製造上の考慮事項
押出成形と多層共押出成形
単層の医療用ポリイミドチューブは独立したライナーとして機能しますが、多くの設計では、単一の連続プロセスで構築される多層またはマルチルーメン構造が必要であり、これにより、完成したデバイスの下流の組み立てステップとジョイントの数が削減されます。
編組とコイルの統合
トルク伝達や耐キンク性が必要な場合は、外側ジャケットを適用する前にポリイミド ベース チューブ上に編組層またはコイル層を追加します。このプロセスでは、不均一な補強被覆を避けるために、下にあるライナーの寸法の一貫性を厳密に制御する必要があります。
色分けと識別
単一のデバイス内に複数の内腔または層が存在する可能性があるため、オペレーターや組立技術者が同じサイズのチューブを区別できるように、製造中に色分けされた外側コーティングまたは着色層がよく使用されます。
カスタムサイズと公差のリクエスト
標準の壁厚と直径のオプションは、ほとんどの一般的なデバイス プラットフォームをカバーしていますが、カスタム サイズの要求に対応できる医療グレードのポリイミド チューブ サプライヤーと協力することは、特殊な内腔やプロファイル要件を持つデバイスに役立ちます。
ポリイミドチューブを指定する際に避けるべきよくある間違い
- 計画された編組またはコイル補強層とどのように相互作用するかを確認せずに壁の厚さを指定する。
- ガイドワイヤの滑り性能が優先される場合、PTFE と比較した表面潤滑性の違いが見落とされます。
- テーパ領域や遷移領域を考慮するのではなく、単一の壁厚がデバイスの全長にわたって機能すると仮定します。
- 狭い内腔の用途における内径公差能力を確認せずにサプライヤーを選択する。
- 組み立て中にチューブが隣接する層とどのように接着するかについて、医療用ポリイミドチューブメーカーとの初期の会話をスキップします。
寧波リンスタンポリマー材料について
寧波林スタンポリマー材料有限公司は2014年の設立以来、医療用ポリマーチューブの押出加工、コーティング、後加工を専門としています。同社は医療機器メーカーとの提携において、精度、一貫した生産量、および多様なプロセス開発能力に重点を置いています。
Linstant は、約 20,000 平方メートルにわたる管理されたワークショップ環境を運営しており、単層、二層、三層共押出機能を備えたさまざまなスクリュー サイズをカバーする 15 の輸入押出ライン、8 つの PEEK 押出ライン、2 つの射出成形ライン、100 セット近くの製織、スプリング、コーティング装置、および 40 セットの溶接および成形装置を備えています。
製品の範囲には、押出単層および多層チューブ、単腔およびマルチルーメン チューブ、単層、二重、および三層バルーン チューブ、コイルおよび編組強化シース、特殊エンジニアリング材料 PEEK および PI チューブ、およびさまざまな表面処理ソリューションが含まれます。医療用ポリイミド チューブ メーカーおよび医療用ポリイミド チューブ サプライヤーとして、Linstant は材料が基礎であり職人技が鍵であるという哲学に従い、フッ素樹脂、ポリイミド、編組プロセス、および表面処理作業にわたる接続されたプラットフォームを構築しています。
当グループは、密接な連携を保ちながら独自の専門分野を管理する子会社を通じて運営し、医療技術業界全体のパートナーへの医療グレードのポリイミドチューブサプライヤーとして、製品革新とサービス品質の深化に取り組んでいます。
よくある質問
Q1.医療用ポリイミドチューブとは何ですか?
ポリイミド樹脂から押し出し成形または鋳造された薄壁のプラスチックチューブで、カテーテル、マイクロカテーテル、および同様の低侵襲デバイス内のライナー、シース、または構造層として使用されます。
Q2.ポリイミドチューブは何に使用されますか?
これは、内視鏡器具のカテーテル ライナー、マイクロカテーテル シャフト コンポーネント、ガイドワイヤー コーティング、イントロデューサー シース ライナー、および作業チャネル ライナーとして一般的に使用されます。
Q3.なぜポリイミドが医療機器に使用されるのですか?
達成可能な非常に薄い肉厚と、意味のある引張強度、熱安定性、耐薬品性を兼ね備えており、同じ肉厚の他のチューブプラスチックと適合させるのは困難です。
Q4.ポリイミドチューブの利点は何ですか?
主な利点としては、薄肉強度、厳しい寸法公差、高温安定性、優れた耐薬品性、強力な電気絶縁特性が挙げられます。
Q5.医療用ポリイミドチューブはどのような用途に使用されますか?
神経血管および心臓血管のカテーテル、マイクロカテーテル、ガイドワイヤー ライナー、イントロデューサー シース、内視鏡チャネル、薬物送達カテーテルはすべて、一般的にポリイミド チューブを使用します。
Q6.ポリイミドチューブはカテーテルに適していますか?
はい、カテーテル用のポリイミド チューブは、特に小径の多層カテーテル シャフト設計において、インナーライナー層として一般的に選択されています。
Q7.ポリイミドチューブと PTFE チューブの違いは何ですか?
ポリイミド generally holds thinner walls with higher tensile strength, while PTFE offers lower surface friction and broader chemical inertness, so many devices use both together in different layers.
Q8.ポリイミドと PEEK、どちらが医療用チューブに適していますか?
どちらが一般的に優れているというわけではありません。ポリイミドは薄壁ライナーの用途に適していますが、PEEK は壁の薄さよりもバルクの機械的靱性が重要な、より硬い近位シャフト部分に選択されることがよくあります。
